Для контроля изменения различных внешних факторов используется большое количество индикаторов. Реле температуры воздуха, земли или воды – это необходимое устройство для контроля атмосферы для теплицы, инкубатора, предприятия и даже климатических условий дома.
Описание

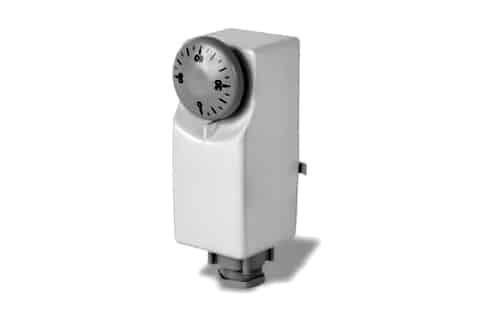

Реле или датчик температуры (ДРТ) – это устройство, которое предназначено для контроля и регулировки температуры в помещении или емкости, где оно установлено. Главным образом, этот прибор необходим для поддержания определенной температуры в помещении.
Чувствительными элементами служат специальные датчики или баллоны, которые быстро распознают малейшее изменение окружающей среды. Помимо такой классификации приборы разделаются по месту установки. Они могут быть монтированы на стены или потолок, установлены непосредственно в среде изменения (земле, воде) и использоваться как портативные датчики.
Рассмотрим принцип действия термореле на примере кондиционера, в который встроен классический термостат. При изменении температуры и давления, чувствительная биметаллическая пластина изменяет свое положение. К примеру, если она нагреется до 5 градусов, то её размер увеличится, и она повернет рычаг, подключенный к рабочим частям кондиционера.
После этого контрольный термостат продолжает контролировать работу системы охлаждения. Когда температура окружающей среды опустится до определенной величины, пластина остынет и повторно повернет рычаг. Так будет продолжаться бесконечное число раз. Прямо пропорционально работает термостат в системе отопления, как и морозильник, она включается при изменениях температуры (её снижении) и отключается после повышения градуса. Эта система широко применяется для контроля работы котла.
При этом для контроля холодильника используется терморегулятор, у которого внутри установлен баллон с жидкостью. Для работы его очень важно правильно установить. Сам накладной регулятор устанавливается вне контролируемого объекта, в то время, как камерный баллон монтируется на испарителе. Аналогично описанному выше принципу работы действует и это реле. При нагревании жидкости она меняет кондицию, превращаясь в пар. Меняется положение баллона, во время смены позиции он поворачивает рычаг, который в зависимости от потребности включает или отключает температуру.
При установке любого типа реле возле него монтируется комнатный термометр. Дело в том, что многие модели могут иметь некоторые погрешности в измерении. Считается, что нормальным показателем является отклонение 2 градуса, в идеале его быть не должно. Если манометрический или цифровой датчик температуры ошибается на 5 и более градусов, то ему срочно требуется настройка. Подробная инструкция указывается на коробке прибора и в брошюре производителя.
Его аналог – это капиллярный датчик-реле.
Где используется:
- В системах кондиционирования и отопления;
- В различных охлаждающих установках (для холодильника, морозильника);
- В агропромышленной сфере для определения температуры в грунте, теплице, воде, инкубаторе;
- В производственных и технологических условиях.
Виды
Существует несколько классификаций реле для измерения температуры. По принципу работы:
- Цифровое (BRC, Атлант);
- Манометрическое (КРМ, ВАЗ).
Манометрическое указывает температуру при помощи стрелочного механизма. Оно очень простое в использовании и эксплуатации, преимущественно данная система применяется для биметаллических чувствительных элементов.
Цифровое реле – это более современный датчик, который демонстрирует показания при помощи LED-дисплея, его легко можно установить своими руками и настраивать по собственному усмотрению. Помимо градусов, на монитор выводятся показания времени и прочих необходимых для работы индикатора, данных. Эта электрическая схема используется в большинстве холодильных установок нового поколения.
По исполнению:
- Бытовой. С нормальными показателями защиты от конденсата и пыли, не герметичный;
- Взрывозащищенный. Специальное реле, которое применяется для измерения температуры на пожароопасных объектах или в условиях повышенной опасности (котлах с жидким металлом, нефтью и т. д.);
- Герметичное. Его можно использовать в условиях повышенной пыльности и влажности (сауны, инкубаторов, теплиц). Дополнительно защищены контакты датчика.
Соответственно, бытовой рекомендуется использовать в квартирах и домах, тогда как герметичный и взрывозащищенный в производственных помещениях.
Видео: схема устройства термореле
https://www.youtube.com/watch?v=_dIiZfzf0KY
Параметры
Рассмотрим основные технические характеристики таких реле для контроля температуры: ДТКБ 5, Т32М, ТЛ 3 1 и прочих.
ДТКБ 5:
Тип | Биметалл |
Климат, °С | От -30 до +35 °С |
Сопротивление (самая важная характеристика), Ом | 2 |
Максимальный показатель влажности, % | 95 |
Срок службы, г | 8 |
Т32М-01:
Тип | Капилляр |
Область использования | Измерения температуры воздуха |
Исполнение, °С | От -50 до 100 |
Сопротивление, Ом (мин/макс) | 2/10 |
Длина трубы капилляра, м | 0,6 |
ТЛ-3 1 кВт. Бытовой терморегулятор для аквариумов, также подходит для подключения к теплицам:
Тип | Биметалл |
Ток, напряжение/частота | Переменный, 220/50 |
Рабочие градусы, °С | 0-48 |
Мощность, Вт | 1 |
Сопротивление | 2 |
Реле-регулятор температуры с термопарой ТХК ОВЕН ТРМ502:
Конструктивные особенности | |
Климатическое исполнение, °С | 0 до +400 |
Сопротивление, Ом | |
Дополнительные сведения | Ударопрочное |
Модель выпускается с различными модификациями, очень известно ТРМ – это устройство с релейным таймером времени.
ТАМ103-01.1.1 (аналог ТАД):
Тип | Баллон |
Температура, °С | -50…+50 |
Сопротивление, Ом | 2 |
Максимальный порог контроля, °С | 80 |
Срок службы, г | 10 |
RT-820 M Danfoss (РТ-820):
Тип | Биметалл |
Показатели тока, напряжение/ мощность/частота | 220/1,1/50 |
Защита | IP20 |
Установка | На DIN-рейку |
Дополнительные конструктивные элементы | Светодиод, сигнализирующий о включении, простая система настройки, устройство оснащено защищенным выходом контактов |
Это очень удобное реле, т. к. его замена или ремонт легко производится собственноручно. Чаще всего размещается снаружи емкости или помещения.
Купить реле для контроля температурных изменений можно в любом городе. Наиболее доступными и надежными считаются отечественные (ТДС-102, ТР-101), Юрюзань, Норд (для холодильников, производитель Германия), ТР ОМ-5-06, ТС-2 и ТУДЭ-1М1. Продажа производится в любом городе (Москва, СПб и прочих), цена варьируется от нескольких долларов до сотни в зависимости от назначения и типа.
