Как отремонтировать электрогрелку своими руками?

Поломка электрогрелки случается крайне редко, и то, из-за неправильной эксплуатации. Так, как ими пользуются в основном пожилые люди, правильного использования ждать не приходится.

Поэтому нагреватель в грелке может часто перегибаться, под слишком большим углом. Отсюда и основная неисправность грелки – обрыв нити нагревателя. Чаще всего она изготавливается из тонкого нихрома, что добавляет ей хрупкости.

Помимо нагревателя, есть и другие элементы грелки, которые могут повлиять на работу устройства. За пример, ниже в статье, будут описаны способы поиска неисправности и методы их устранения в электрогрелке отечественного производителя.

Электрогрелка
Электрогрелка

Ее конструкция и элементы аналогичны устройству других электрогрелок подобного типа.

Из основных деталей можно отметить: нагреватель, шнур с вилкой и переключатель режимов работы.

Начать поиск поломки следует с переключателя, так как он по схеме стоит сразу после вилки питания. Да и то, что он имеет механические детали и контакты, уже указывает на возможность его поломки.

Переключатель режимов работы
Переключатель режимов работы

Разбирается он довольно просто. Открутив два винта крепления, одна из половин корпуса снимается, что дает доступ к контактам переключателя.

На два контакта приходит сетевое напряжение. К трем остальным, подключено три провода, которые уходят в хлорвиниловой трубке, дальше в само полотенце.

Контакты переключателя
Контакты переключателя
Полотенце электрогрелки
Полотенце электрогрелки

Один из проводов имеет синий цвет. Этот провод является общим для двух нагревателей. Два белых, также соединяются с двумя выводами спирали. Их подключение можно посмотреть ниже по схеме.

Схема переключателя режимов
Схема переключателя режимов

В общем, электрогрелка имеет три нагревательных элемента. Каждый из них на разную мощность, от большего к меньшему. В зависимости от положения переключателя.

Начать диагностику следует с «прозвонки» шнура питания. Установив нулевое положение переключателя, включаем вилку в сеть.

Далее, с помощью указателя напряжения, проверяем питание на выходе шнура.

Проверка питания на выходе шнура
Проверка питания на выходе шнура

При его отсутствии, нужно искать проблему в шнуре. Здесь напряжение присутствует, поэтому ищем поломку дальше по цепи. Чтобы почистить подвижные и неподвижные контакты, переключатель следует разобрать.

Разбираем переключатель
Разбираем переключатель

Делается это с помощью небольших плоскогубцев. С их помощью снимается стопорная шайба. Далее, все детали легко снимаются.

Снятая штопорная шайба
Снятая штопорная шайба

Извлекается барабан с контактами.

Извлекаем барабан с контактами
Извлекаем барабан с контактами

Протираем его самого и контакты ватой, смоченной в спирте.

Барабан с контактами
Барабан с контактами

То же самое, делаем с неподвижными контактами. Если они сильно подгорели, для чистки можно применить надфиль.

Теперь, устанавливаем барабан на свое место. Сделать это не просто, так, как неподвижные контакты сдвинулись к центру и блокируют монтаж.

Отодвинуть их отверткой не получится, так как их очень много. Поэтому можно применить нехитрый способ, зафиксировать все контакты в исходном положении с помощью тонкой проволоки.

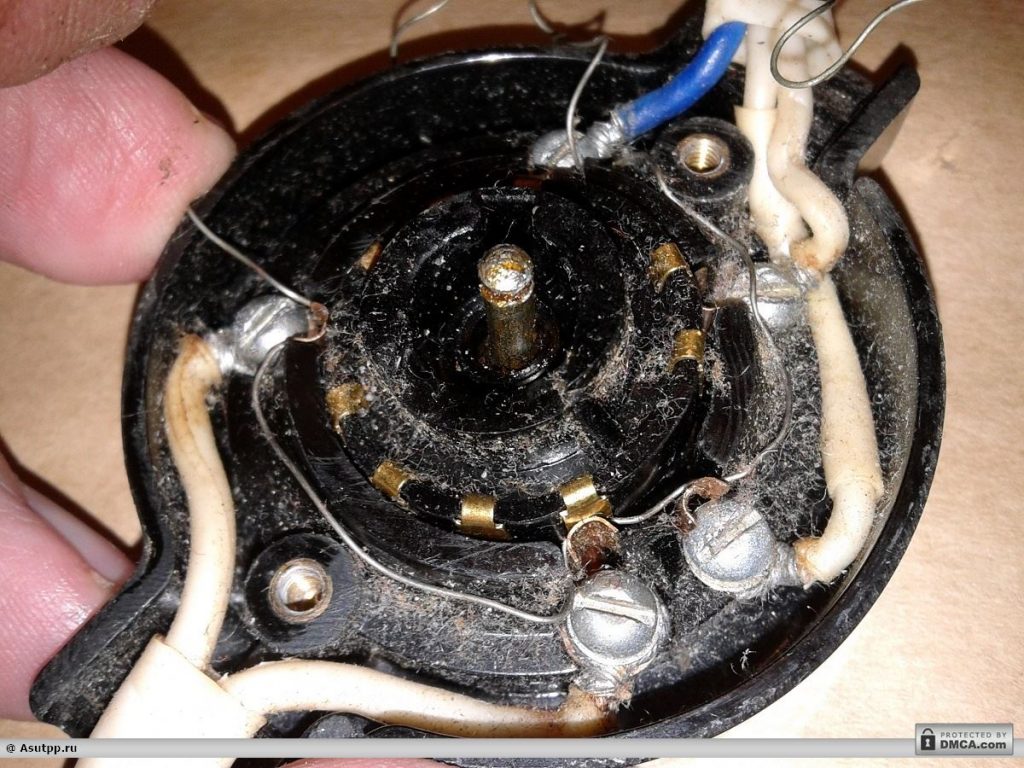

Фиксация контактов в исходном положении с помощью тонкой проволоки
Фиксация контактов в исходном положении

Лучше всего подойдет нихром. Набрасываем на каждый контакт петлю и отводим их наружу.

Фиксация контактов

Когда все контакты будут зафиксированы, вставляем барабан.

Далее, устанавливаем поворотную ручку и элементы ее крепления. Стопорную шайбу поджимаем плоскогубцами.

Установка поворотной ручки

Чтобы произвести дальнейший поиск места поломки, необходимо распороть тряпичный чехол грелки.

Тряпичный чехол электрогрелки
Тряпичный чехол электрогрелки

Достаем нагревательный элемент и раздвигаем ткань у основания шнура.

Раздвинули ткань
Раздвинули ткань

Здесь, местами ткань потемнела из-за нагрева.

Ткань потемнела
Ткань потемнела

В этом месте находится термостат, разрывающий цепь при перегреве. Он замотан в пленку и хлопчатобумажную ленту.

Разматываем ленту и достаем из нее датчик. Термостат сконструирован таким образом, что его выводы расположены с двух боков корпуса. К ним и подходит синий провод от переключателя, и выводы нагревателей.

Термостат электрогрелки
Термостат электрогрелки

Прозваниваем датчик на наличие цепи. Для этого, выводы «прозвонки» соединяем с выводами термостата. Прибор показывает замыкание, значит датчик в норме.

Прозваниваем датчик на наличие цепи
Прозваниваем датчик на наличие цепи

Для ревизии термостата, нужно снять его картонную крышку. Теперь можно зачистить контакты прибора наждачной бумагой – нулевкой.

Зачистка контактов термостата
Зачистка контактов термостата

Теперь переходим к другим выводам нагревателей. Чтобы их достать, нужно разогнуть отверткой скобы, скрепляющие картонные пластины. Разъединяем их, и освобождаем питающий шнур.

Теперь можно обнаружить выводы спиралей. Они так же, как и термостат, заизолированы лентой. Снимаем изоляцию с соединений.

Выводы спиралей
Выводы спиралей

Сейчас можно проверить целостность одного нагревателя. Для этого «прозвонку» соединяем с термостатом и белым проводом к которому подключена спираль.

Снял изоляцию с соединений
Снял изоляцию с соединений

Прибор показал, что спираль целая. Теперь перебрасываем один контакт позвонки на другую спираль.

Прозвонка

Здесь также все в порядке. Прибор показывает цепь.

Становится понятно, что проблема не в нагревателях, и не в термостате. Также, исключена поломка переключателя.

Остаются под вопросом только провода, идущие от переключателя к грелке. Чтобы выяснить, какой из них имеет обрыв, необходимо поставить переключатель в положение 1, 2 или 3.

Один конец прозвонки необходимо соединить с любым белым проводом в переключателе.

Прозвонка
Прозвонка

Второй конец прибора должен касаться любого вывода термостата. Если провод цел, индикатор покажет цепь, через нагреватель.

Прозвонка на обрыв провода

Далее, оставив щуп на термодатчике, второй конец «прозвонки» перебрасываем на синий провод в переключателе. Для точности измерения его можно открутить.

Указатель показывает обрыв. Но с виду провод абсолютно цел. Даже подергивание за него, ничего не дало.

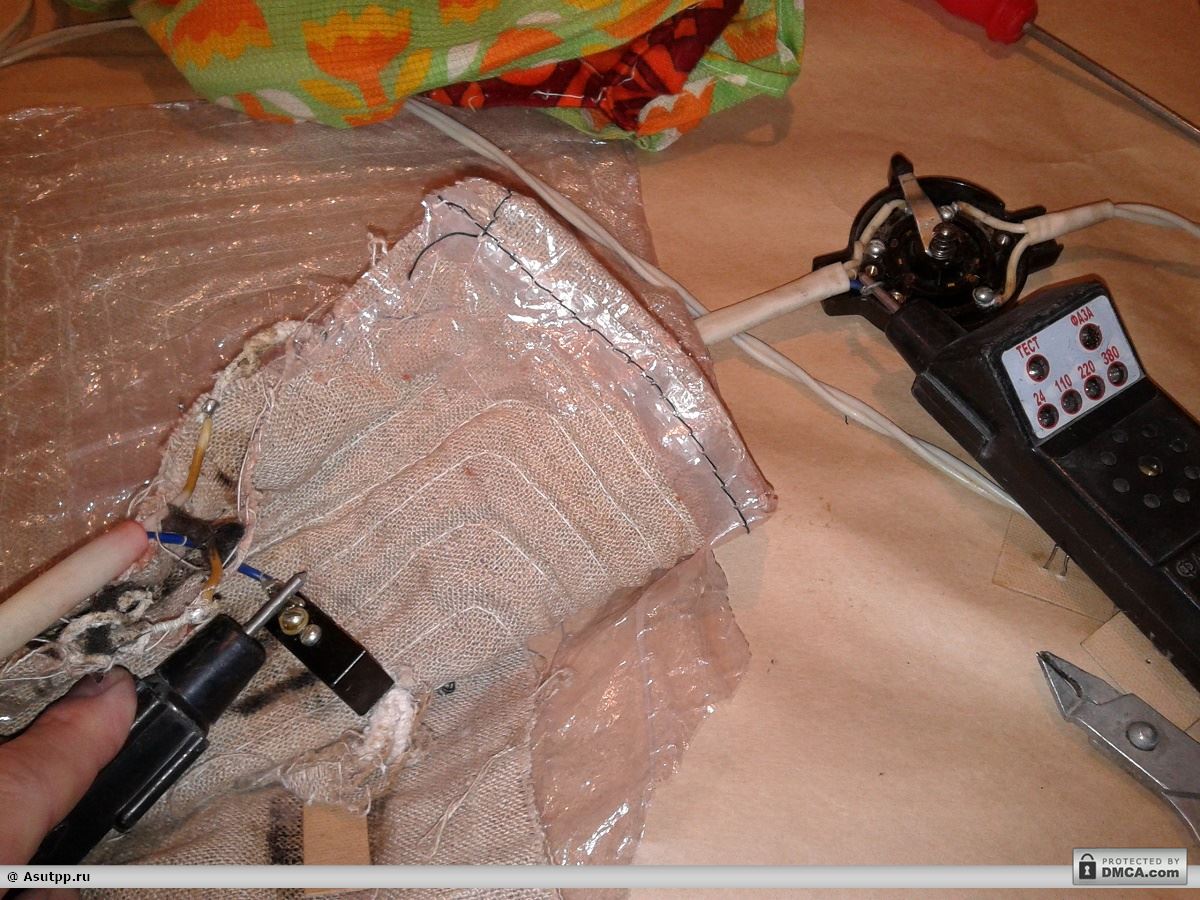

Прозвонка на обрыв
Прозвонка на обрыв

Практика показывает, что обрыв происходит в основном там, где провод чаще всего гнется, и около неподвижного его окончания.

В нашем случае это место соединения провода с термостатом. Провод в этом месте часто гнется, а выход с наконечника довольно жесткий.

Откусим провод, немного дальше наконечника, и «прозвоним» его.

Откусили провод
Откусили провод
Откусанный провод

И, о чудо, указатель показывает цепь! Можно считать, что место поломки найдено.

Указатель показывает цепь
Указатель показывает цепь

Теперь нужно припаять провод к наконечнику. Снимаем наконечник, чистим его, и разогрев паяльник делаем соединение.

Припаиваем провод к наконечнику
Припаиваем провод к наконечнику

Изолируем пайку тряпичной лентой и прикручиваем к термостату.

Изоляция выводов нагревателей
Изоляция выводов нагревателей

Произолировать, также следует и выводы нагревателей, с которых была снята лента.

Изоляция выводов нагревателей
Изоляция выводов нагревателей

Далее собираем все в обратном порядке. Зашиваем чехол, и садим синий провод на место.

Зашиваем чехол
Зашиваем чехол

Собираем переключатель, и пробуем включить прибор в сеть. Переключая положения, смотрим на реакцию грелки.

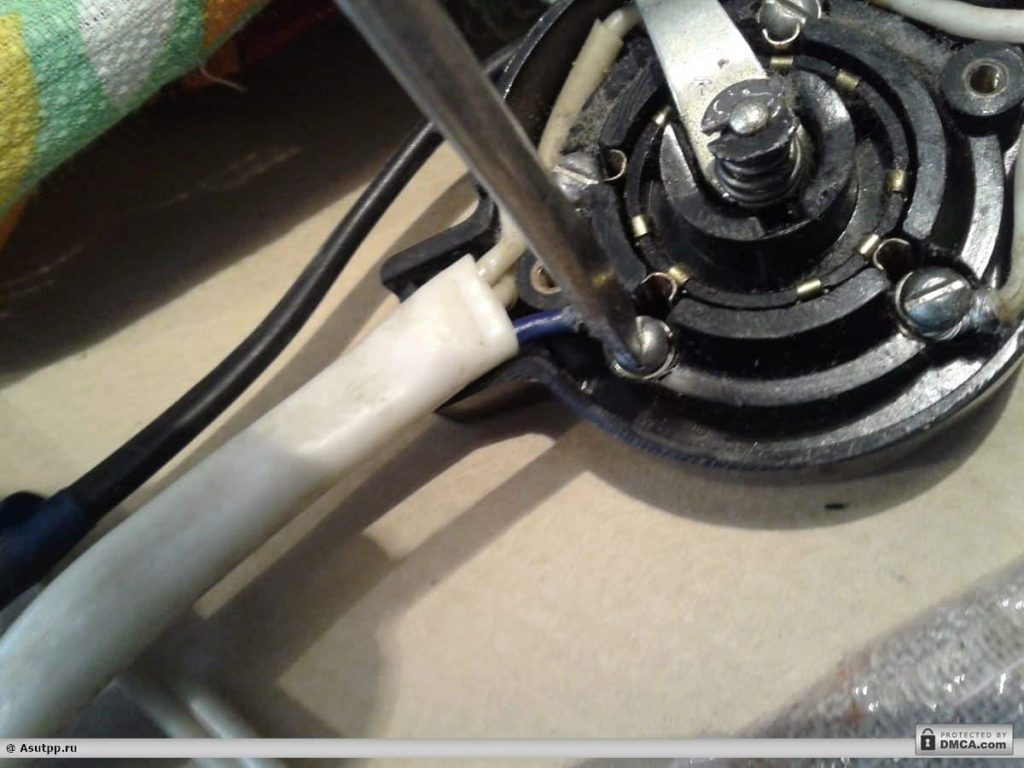

Сборка переключателя
Сборка переключателя

Во всех положениях прибор выдает тепло. Можно считать работу сделанной.

Отремонтированная электрогрелка
Отремонтированная электрогрелка

В заключении хотелось бы отметить, насколько важно не перегибать грелку слишком много, особенно в том месте, где установлен термостат. Тогда этот замечательный прибор прослужит долго, и без нареканий, даря тепло своим владельцам.
