Как сделать ремонт инфракрасного обогревателя своими руками?

Инфракрасные обогреватели в быту используются довольно недавно, но они уже сумели зарекомендовать себя как достаточно эффективные приборы, способные обеспечить комфорт и уют в небольшом прохладном помещении.

Особенностью этих приборов является способность нагревать окружающие предметы, а не воздух. Например, электрокамины с открытой спиралью, нагревая воздух, сжигают кислород, что может приводить к затруднению дыхания и головной боли. Инфракрасные обогреватели лишены этого недостатка. Также, из плюсов этих приборов, можно отметить, небольшой вес и довольно сносные цены. Неудивительно, что эти обогреватели стали очень популярны в настоящее время, как для использования в домашних условиях, так и на производстве.

Как и все обогреватели, эти приборы потребляют значительный ток, что со временем приводит к неизбежной поломке аппарата. Когда это произойдет, зависит от разных факторов, например, продолжительности работы в течение суток, используемый режим мощности, а также качество изделия.

В связи с этим, было бы полезно знать слабые места и причины частых поломок инфракрасных обогревателей.

В этой статье, речь пойдет о «стандартной» поломке инфракрасного прибора и способе быстрого и качественного его ремонта.

Внешний вид инфракрасного обогревателя
Внешний вид инфракрасного обогревателя

Вот, на фото нагреватель с явной проблемой в работе. На включение в сеть, прибор никак не реагирует. Вращение ручки терморегулятора также ничего не дало. Стало понятно, что разборки обогревателя никак не избежать, так как проблема явно находится внутри. Ремонт следует начинать со снятия боковой крышки, той, с которой выходит шнур электропитания.

Снимаем боковую крышку инфракрасного обогревателя
Снимаем боковую крышку инфракрасного обогревателя – откручиваем 1 винт

Но, чтобы это сделать, необходимо открутить два крепежных винта и снять ручку терморегулятора.

Откручиваем 2 винт
Откручиваем 2 винт

Ручка снимается несложно, достаточно подковырнуть ее отверткой и потянуть пальцами к себе. Когда два боковых винта будут удалены, необходимо одной рукой взяться за металлический корпус обогревателя, а второй потянуть крышку в сторону.

Далее нужно потянуть крышку в сторону, слегка ее покачивая
Далее нужно потянуть крышку в сторону, слегка ее покачивая

Чтобы пластмассовая крышка легче снялась, при стягивании, ее необходимо слегка покачивать, из стороны в сторону.

Крышку сняли
Крышку сняли

Это может помочь, если крышка, от нагрева металлического корпуса, слегка прилипла. Когда боковая часть будет снята, нужно быть осторожным, чтобы не оборвать провода и не сломать трубку терморегулятора.

Трубка терморегулятора
Трубка терморегулятора

В трубку закачан газ, и если он выйдет при ее переломе, то терморегулятор не будет выполнять свою функцию, то есть, не будет отключать прибор при перегреве.

Провода, клеммы и электрический вывод нагревательного элемента
Провода, клеммы и электрический вывод нагревательного элемента

На фото, виден сам терморегулятор, с подходящей к нему трубкой, а также другие элементы схемы, такие, как провода, клеммы и электрический вывод нагревательного элемента.

Красный провод

Если смотреть по схеме, то коричневый провод, выходящий из шнура питания, идет на терморегулятор. Далее, красный провод, выходящий из терморегулятора, подает напряжение на второй вывод нагревательного элемента, который с разобранной стороны не виден.

Зелёно-жёлтый провод, предназначен для заземления корпуса, и он надежно прикручен винтами к металлическому корпусу прибора.

Ещё один провод, выходящий из шнура, имеет синий цвет. По нему, напряжение сети, поступает на вывод нагревательного элемента, которой находится с открытой стороной.

Именно он и отгорел. Причиной этому мог быть плохой контакт, из-за слабо зажатых гаек, на выводе нагревателя.

Отгорел провод
Отгорел провод

В этом случае, чтобы качественно сделать соединение проводов, необходимо откусить проблемный участок кабеля и разделать его заново. Для этого понадобиться добавить длину шнура внутри корпуса, иначе его будет не хватать.

Втянуть кабель мешает специальная защёлка, которая установлена на входе в корпус.

Она работает по принципу зажима и чтобы подтянуть кабель внутрь корпуса, ее нужно разобрать.

Поддеваем защёлку отверткой
Поддеваем защёлку отверткой

Для этого с наружной стороны, поддеваем защёлку отверткой и с помощью рук вытягиваем ее.

Разделяем защелку на 2 части

Когда она выйдет, ее легко можно разделить на две части, что даст возможность свободному движению кабеля.



Разобранная защелка

Очень важно запомнить, как эта защелка стояла, потому, что при сборе прибора в обратном порядке, могут быть трудности. Продолжая работу, втягиваем кабель внутрь и откусываем проблемную зону.

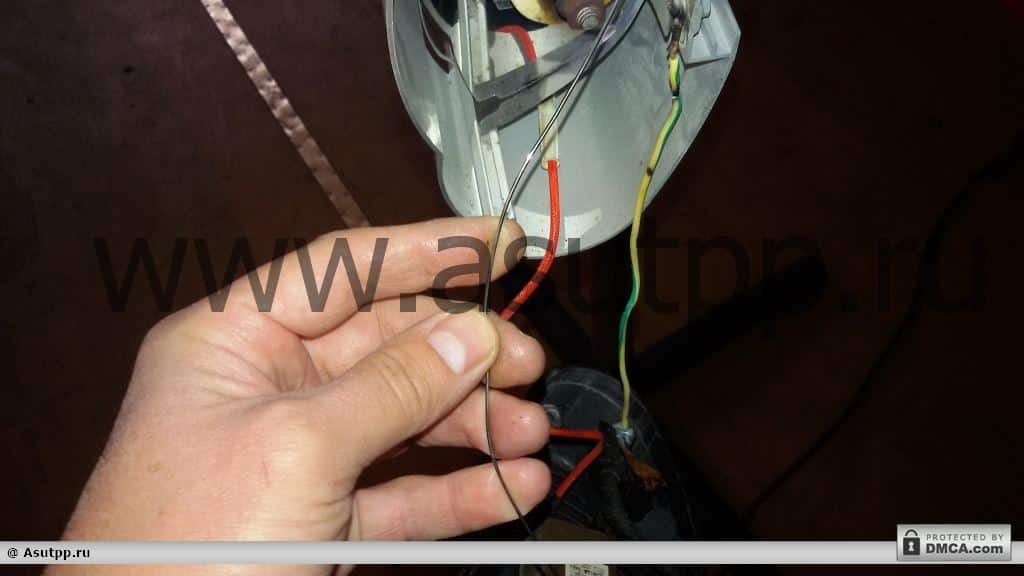

Далее, отсоединяем заземляющий, желто-зеленый провод.

Снимаете заземляющий, желто-зеленый провод и коричневый

Также, снимаем коричневый провод с терморегулятора. После отключения всех проводов, выбрасываем этого «паучка» из проводов, предварительно откусив зажим, для подключения к терморегулятору.

Отсоединенные провода
Отсоединенные провода

Откусывать зажим следует так, чтобы на нем осталось немного медного провода.

Откусанный зажим
Откусанный зажим

Если в хозяйстве найдётся такой же новый зажим, то лучше поставить его, в противном случае подойдёт и этот. Разогреваем паяльник, и с помощью олова и канифоли, припаиваем отрезанный зажим к новому, зачищенному коричневому проводу.

Припаял зажим к коричневому проводу
Припаял зажим к коричневому проводу

Место пайки, следует произолировать каким-нибудь термостойким материалом, например, хлопчатобумажной лентой. Предварительно зачистив надфилем вывод на терморегуляторе, насаживаем на него новый, только что запаянный зажим.

Насаживаем на вывод на терморегуляторе зажим
Насаживаем на вывод на терморегуляторе зажим

Теперь можно заняться заземлением. Неплохо было бы найти подходящий наконечник и использовать для подключения провода его.

Наконечник для заземления
Наконечник для заземления

Ну а если наконечника не найдется, то можно просто сделать петельку из зачищенного провода и прикрутить заземление к корпусу, через широкую шайбу.

Подключаем провод заземления
Подключаем провод заземления

Далее, пойдет самое главное, а именно подключение провода к одному из выводов нагревательного элемента.

По сути, это устранение проблемы, которая образовалась первоначально и сделать это необходимо качественно, чтобы не получилось так, как сейчас.

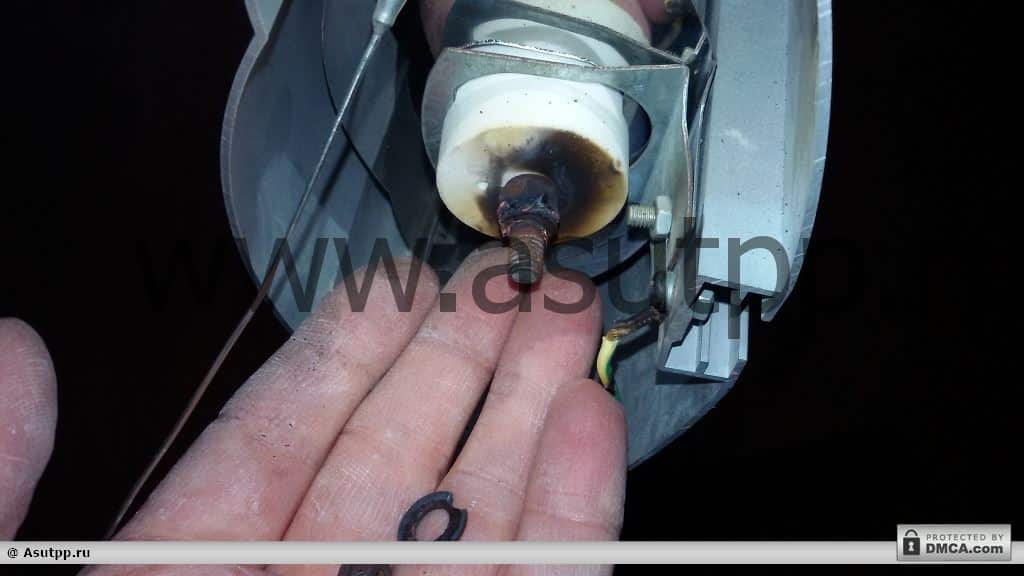

Как видно на фото, в месте соединения, из-за нагрева, образовался нагар, что может ухудшить контакт. Поэтому для упора медной петли, лучше использовать новую шайбу, оставив старую на месте. Для этого подойдет шайба с небольшой шириной, так как если использовать стандартную, может не хватить резьбы нагревательного элемента.

Нагар в месте нагрева
Нагар в месте нагрева

Накручиваем новую шайбу на резьбу с помощью ключа, прилагая при этом небольшие усилия.

Накрутили новую шайбу на резьбу
Накрутили новую шайбу на резьбу

Теперь зачищаем синий провод, чтобы можно было сделать петельку. Если есть соответствующий наконечник, то можно использовать и его. Такое соединение будет даже лучше самодельной петли.

Сделали петельку на синем проводе
Сделали петельку на синем проводе

Но как показывает практика, в домашних условиях наконечники – это редкость, поэтому в этом описании используется петля. Делаем петельку, и в обязательном порядке она должна быть по ходу резьбы, чтобы при накручивании гайки, провод не разошелся в стороны. Конец петли обязательно нужно скрутить в замок. Это также предотвратит раскручивание провода.

Следом за петлей, надеваем широкую шайбу и зажимаем ее гайкой.

Надеваем шайбу и гайку
Надеваем шайбу и гайку, закрепляя синий провод
Зажимаем гайку плоскогубцами
Зажимаем гайку плоскогубцами

Для хорошего контакта используем два ключа, одним придерживаем гайку ближе к нагревателю, другим зажимаем шайбу с петлей.

Вместо второго ключа можно использовать плоскогубцы, так можно чувствовать силу зажатия. При использовании ключа, эту силу можно превысить и сломать резьбу нагревательного элемента, что будет не очень хорошо.

Когда все концы будут зажаты, вытягиваем излишки шнура наружу и надеваем зажим.

Вытягиваете излишки шнура наружу

Вставляем его в пластмассовый корпус и выкладываем провода внутри так, чтобы они были максимально удалены от нагревательного элемента.

Вставляете зажим в пластмассовый корпус
Вставляете зажим в пластмассовый корпус
Отдаляем провода от нагревательного элемента
Отдаляем провода от нагревательного элемента

Трубку терморегулятора, если она вынималась, вставляем в верхнюю щель, между корпусом и рефлектором.

Вставляете трубку терморегулятора

Теперь осталось надеть боковую крышку на корпус, зажать винты и установить ручку регулятора на его ось.

Одеваете боковую крышку
Одеваете боковую крышку
Закручиваете винты
Закручиваете винты

Включаем наш инфракрасный обогреватель в сеть и вращением ручки регулятора проверяем его работу.

Проверка работы обогревателя
Проверка работы обогревателя

Как видно на фото, инфракрасный нагреватель накаляется и прекрасно работает.

В заключение, хотелось отметить, что для ремонта не требуется ничего сложного, ни каких-то особых навыков или специального инструмента, а только прямые руки и желание сделать работу самостоятельно, всё остальное обязательно получится.
