Шестижильные медные кабели: виды, особенности 6х4 и других, цена за метр

Кабельная продукция подбирается на этапе проектирования зданий и сооружений, а также при подводе электрического тока к нестационарному оборудованию.

При подборе учитываются многие факторы, одним из которых является количество контактных точек для подачи тока. Далее представлен подробный обзор, что такое шестижильные медные кабели.

Описаны основные разновидности подобной продукции, особенности конструкции, различия по типу, материалу изоляции и сечению. Дополнительно представлены особенности эксплуатации, преимущества и недостатки изделий.

Что означает понятие?

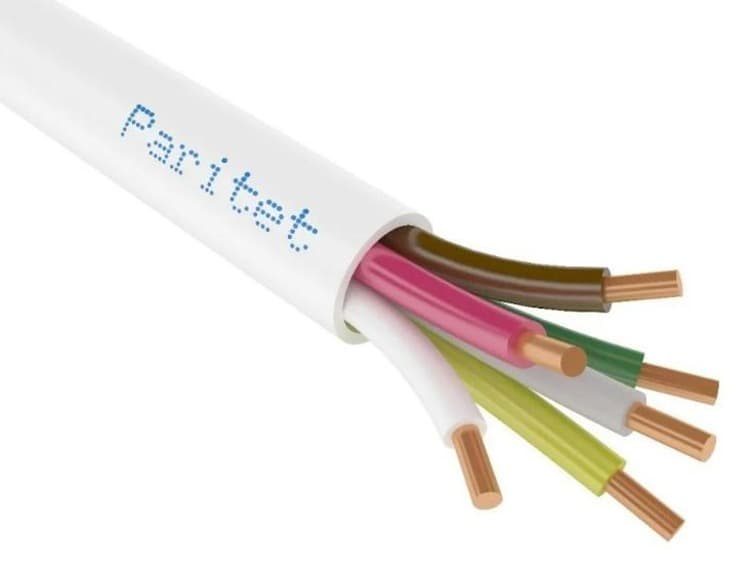

6-жильным медным кабелем является токопроводящее изделие, конструкция которого включается 6 проводников, часто одинакового сечения, выполненных из меди. Сами проводники могут быть выполнены из однопроволочных (монолитных) или многопроволочных жил.

Особенности конструкции провода

Конструкция медного шестижильного кабеля зависит от его типа и назначения. В стандартном (простом) варианте, конструкцию такого проводника составляют:

1. Поверхностный изоляционный слой. Может быть из полимеров или резины. Толщина изоляционного слоя варьируется от 2 до 4 мм. Полимерные (ПВХ) изоляционные оболочки используются в кабелях стационарного типа, резиновые, для нестационарного использования или установки в особо влажных условиях.
2. Промежуточные изоляционный слой. Может быть из ПВХ, резины, полиэтилена или бумаги. Применяется для предотвращения возгорания, компенсации трения, защиты от влаги, в условия повреждения верхнего слоя.
3. Медные токопроводящие жилы в изоляции. Применяются для передачи электрического тока. Изолированы друг от друга изоляционным слоем из ПВХ или резины. Шестижильные кабеля могут быть сечением от 0.2 до 240 мм² и выше. Все зависит от назначения и способности выдерживать определенные мощности, в сетях переменного и постоянного напряжения до 35 кВт.

В качестве дополнения к конструкции могут использоваться:

1. В кабелях силового типа применяются дополнения в виде брони. Используется ленточная или проволочная броня из оцинкованной стали. Толщина ленты варьируется от 2 до 3 мм, проволоки в пределах 3 мм.
2. Для гашения электромагнитного воздействия кабеля могут дополняться экраном. Он может быть выполнен из фольгированной ленты или проволочной сетки.
3. Телефонные шестижильные кабеля могут также дополняться 7 жилой, в виде оголенной проволоки сечением до 2 мм. Жила используется в качестве заземляющего провода и удобства «прозвонки» кабеля во время ремонта.

Само сечение 6-жильного кабеля может быть плоским или круглым. Для усиления конструкции и формирования поперечного контура, кабель дополняется резиновым заполнителем. Заполнитель разделяет все жилы или пары между собой, снижает воздействие бокового и поверхностного давления.

Для снижения опасности воспламенения, силовые кабеля дополняются тальком. Телефонные кабеля имеют жидкий силиконовый заполнитель, предотвращающий проникновение влаги под основную оболочку.

Разновидности

Ниже представлены основные разновидности шестижильных кабелей для различных сфер эксплуатации, под различные токи, мощности и условия прокладки.

По типу

Тип кабеля определяется его конструкцией, сферой использования и различными техническими характеристиками. По типу, кабельная продукция должна соответствовать не только нагрузкам и токам, но различным характеристикам климатической устойчивости, которая определяется отдельной группой.

Силовой

К силовым шестижильным кабелям относятся изделия для передачи промышленных токовых частот. Такие кабеля используются для подключения стационарного и нестационарного оборудования, передачи напряжения от воздушных опор электропередач, стационарных занижающих трансформаторов. Кабели предназначены для работы в сетях переменного и постоянного тока напряжением до 1 кВт, с частотой 50-400 Гц.

Шестижильные кабеля силового типа могут быть двух видов согласно конструкции:

1. Гибкие. В конструкции не используется броня. Проводник подходит для монтажа в помещениях, должен выдерживать минимальную температуру от -30 градусов, обладать характеристикой растяжения от 50 Н. Такие кабеля допускаются к прокладке в кабельных каналах, трубах, в группе или раздельно.
2. Бронированные. Оснащаются дополнительной защитой в виде металлических пластин или проволок. Предназначены для прокладки в особых условиях: жестких подвижных грунтах или для периодического подключения нестационарного оборудования.

Силовая кабельная продукция производится в резиновой и ПВХ изоляции. Резиновые кабели применяются для подключения к установкам напряжением до 10 кВ, полимерные до 1 кВ. Отличием двух вариантов является высокая стойкость резиновой оболочки к воздействию влаги и возможность прокладки поверхностно, для подключения нестационарного оборудования и агрегатов.

Среди наиболее востребованных 6 жильных кабелей силового типа выделяется модель ВБбШв. Расшифровка условного обозначения в маркировке указывает на:

1. «В» — внутренний слой изоляции из ПВХ пластиката;
2. «Б» — бронирован;
3. «б» — нет промежуточной подушки;
4. «Шв» — поверхностный слой из выпрессованного шланга.

Отличительной особенностью данного кабеля является 5 основных рабочих жил, и дополнительная жила заземления. В зависимости от назначения, кабель комплектуется медными монолитными или многопроволочными жилами сечением от 1.5 до 16 мм². Проводник может использоваться на участках с рабочим напряжением от 220 до 1000 вольт.

За счет наличия брони, подходит для прокладки в неустойчивые каменистые грунты, без поверхностной защиты.

СИП

Кабели модели СИП или самонесущие изолированные провода. Большая доля подобной продукции приходится на проводники, оснащенные алюминиевыми жилами. Но существует отдельная линейка кабелей СИП с медными многопроволочными жилами в количестве 6 штук СИП М6х6.

Кабель используется для прокладки на открытых участках, под навесами, при отводе от электрических щитов, установленных на опорах электропередач. Предназначен кабель для работы под напряжением от 0.4 до 35кВ, способен выдерживать нагрузку от 60 до 85 А. Не оснащается броней, может прокладывается нестационарным способом, на подвесе, диаметром до 5 мм или поверх грунта.

Кабели типа СИП с медной жилой классифицируются как специальные, могут использоваться для подключения аэродромных огней, наружного судового оборудования, сварочных агрегатов и землеройных машин.

Изоляция шестижильных медных кабелей СИП может быть из ПВХ и резины. ПВХ изоляторы могут быть двух типов:

• с негорючим внутренним слоем;
• и тонкой полиэтиленовой пленкой, для прокладки на открытых участках с минимальным уровнем влажности.

Также доступна вариация кабеля полностью в резиновой, маслостойкой оболочке. Главная особенность 6-жильных кабелей СИП в наличии защиты от ультрафиолетового излучения.

Медные кабеля СИП поставляются с жилами в многопроволочном исполнении, с резиновой вставкой по центру. Диаметр жил варьируется от 6 до 240 мм².

Контрольный

Кабель контрольный используется для передачи низко импульсных сигналов от установок и оборудования до различных контрольных устройств, таких как пульты, точки контроля, фиксации параметров. Работают такие кабели в сетях переменного или постоянного тока напряжением от 220 до 660 вольт. Контрольные 6-жильные медные кабели могут использоваться для:

1. Оснащения высоко точного оборудования.
2. Создания системы пожарного оповещения.
3. Создания системы сигнализации различного типа (по температуре, влажности, с датчиками движения).

Отличительной особенностью таких проводников является:

1. Возможное оснащение экраном, для снижения воздействия магнитного поля.
2. Различие жил по цвету изоляции и диаметру сечения.
3. Сборка в пары.
4. Дополнение в виде заземляющей жилы.

В зависимости от места установки, контрольные кабеля дополняются жесткой оцинкованной броней, производятся в вариациях с низкой степенью горючести и выделения дыма.

Конструкция 6 жильного медного кабеля может включать монолитные или многопроволочные жилы диаметром от 0.7 до 4 мм².

В качестве материала изоляции используется ПВХ в различных модификациях по степени горючести или резина.

Телефонный

6 жильным телефонным кабелем является особый вид проводника, предназначенный для создания низкочастотных сетей телефонной связи местного значения. Подобные кабели способны работать в сетях переменного тока до 300 вольт и постоянного тока от 120 до 220 вольт. По конструкции и месту установки различаются следующие виды кабелей:

1. КСПП 6. Представляет собой кабель с 6 медными жилами, диаметром 1.2 мм². Внутренние и внешние оболочки кабеля из сшитого полиэтилена. В промежутке между основными оболочками вставлена полиэтиленовая пленка и одна оголенная жила (экран).

   Кабель предназначен для установки воздушным способом на подвеске, подходит для монтажа в каналах и трассах. Сами жилы кабеля могут быть монолитными или собраны в многожильную скрутку.

2. ТЗБ 6. Кабель с высокой степенью защиты от внешних механических и магнитных воздействий. Комплектуется 6 основными и 2 дополнительными жилами. Основные жилы сечением до 1.3 мм, дополнительные сечением 0.7 мм.

   Кабель предназначен для прокладки в почве, кабельных каналах и помещениях с высоким уровнем пожарной опасности. Может дополняться бронированной стальной лентой толщиной 1 мм. предназначается для работы в телефонных сетях напряжением до 430 вольт.

3. КСПВГ. Кабель сетевой, для телефонных сетей местного значения. Применяется для прокладки исключительно в помещениях, с дополнительной защитой коробом. Представляет собой проводник в ВПХ оболочке круглого сечения, без усилителей и заполнителей.

   В конструкцию включено 6 жил, скрученных в 3 пары, диаметр жил 0.39-0.5 мм. Дополняется конструкция оголенным стальным экраном или фольгированной пленкой. Кабель показывает устойчивую работу в сети постоянного тока, напряжением до 180 вольт. Может использоваться для передачи интернет или телефонного сигналов.

4. ШТЛП. Данная модификация телефонного кабеля относится к разряжу шнуров. Конструкцию кабеля составляют 6 многопроволочных жил, сечением 0.25 мм. Кабель применяется для подключения оборудования от распределительных коробов связи (телефоном, роутеров, модемов).

   Монтируется исключительно в помещениях, для работы в сетях постоянного тока до 48 вольт.

Телефонные 6-жильные кабели в основном используются в трех направлениях:

1. Для разводки схемы внутри телефонных станций или шкафов.
2. Для подвода телефонного сигнала, в поселковых районах, воздушным способом по деревянным опорам с подвеской.
3. Для развода «питания» внутри зданий, сооружений и в отдельных помещениях.

Особенностью любого типа телефонного 6 жильного кабеля является гибкость, конструкция позволяет сгибать кабель в пределах 25-100 диаметров.

Монтажный

6-жильные медные кабели монтажного типа применяются для подключения электрического оборудования от сети переменного тока 0.4-1 кВ, с рабочей частотой от 50 до 400 Гц. Кроме подключения электрического питания, этот тип кабеля применяется для сопряжения различного оборудования и аппаратуры между собой.

Этого удается достичь за счет следующих особенностей изделия:

1. Высокой гибкости, кабель, в зависимости от сечения, можно сгибать в пределах 10-20 диаметров.
2. Надежной поверхностной и внутренней изоляции. Применяются различные разновидности ПВХ пластиката, резины и смешанная изоляция.
3. 6 медных жил. Количество жил позволяет выполнить подвод сразу 5 фазных проводов с одним «0» или выполнить 3 парную разводку 2 фазного тока.

Монтажные 6-жильные кабели производятся с жилами в монолитном или многопроволочном исполнениях. Сечение кабеля варьируется от 0.2 до 4 мм². Проводники монтируются открытым или скрытым способом, на стеллажах в группе или одиночной прокладкой.

Разновидности с низкой степенью воспламенения и выделения дыма, подходят для установки в особо опасных производственных помещениях.

Помимо высокой гибкости, монтажные кабели чаще всего оснащаются экранированной защитой в виде медной, стальной сетки или фольги. Такие кабели применяются при подключении особо чувствительного оборудования.

По типу изоляции

Тип изоляции 6-жильных кабелей напрямую определяет место установки и условия эксплуатации проводника. Наиболее используемые типы материалов следующие:

1. ПВХ. В качестве изоляторов применяется ПВХ пластикат. К таким кабелям относится продукция силового, монтажного, контрольного и телефонного типов. Используются кабели исключительно для внутренней прокладки в помещениях или коробах, по причине зависимости стойкости материала к УФ излучению и частым перепадам температур. Толщина ПВХ оболочек варьируется от 0.5 до 3 мм. Материал способен выдерживать температуры от -60 до + 50 градусов, с максимальным порогом в +130 градусов.

2. Полиэтилен. Наиболее часто используются оболочки из сшитого полиэтилена. Материал применяется для изоляции кабельной продукции силового, монтажного, контрольного и специального типов, при прокладке в особо опасных к возгоранию помещениях. Обладает устойчивостью к температурам от -60 до +60 градусов. Максимальный порог + 140 градусов.

   При этой температуре оболочка способна сохранять целостность, без выделения вредных газов и дымов. Толщина защитных изоляторов в кабеле варьируется от 0.7 до 2.5 мм. Кабели с изоляцией из сшитого полиэтилена могут прокладываться открытым и скрытым способом в кабельных трассах, в помещениях, на открытом воздухе или под навесами.

3. Резина. Используется в качестве изоляционных слоев для кабелей нестационарного монтажа в особенно влажных условиях. К такому типу относятся 6-жильные кабели судового, специального, силового, монтажного и контрольного типов. Изделия могут выдерживать поверхностные нагрузки, растяжение до 70 Н, оснащаться броней и экраном.

   Кабели для химических предприятий, мест производства и хранения горюче-смазочных материалов производятся из кремнийорганического типа резины. Материал обладает стойкостью к нагреву до 250-450 градусов, без распространения открытого пламени и газов. Обычные кабели, для нестационарной прокладки, производятся из каучуковой резины, которая устойчива к нагреву до 150 градусов, но выдерживает длительные перепады температур и воздействие УФ излучения.

Полиолефин – еще один тип изоляционного материала для 6 жильных медных кабелей контрольного типа. Данный изолятор выдерживает, нагрев до 450 градусов и выше, при толщине слоя от 1 до 3 мм. применяется в кабелях контроля температуры, пожарной сигнализации, приборах контроля на химических предприятиях.

По сечению

Сечение 6-жильных медных кабелей очень разнообразно, и зависит от типа кабеля, в соответствии с устойчивостью к предельной величине напряжения.

6х0.12-0.5

6-жильные медные кабеля подобного сечения используются в телефонных сетях местного значения. Монтируются такие проводники исключительно в помещениях. Способные выдерживать напряжение до 50 вольт, работать при температурах -15 + 60 градусов.

Среди основного модельного ряда можно выделить:

1. КСП в различных модификациях по температурной стойкости.
2. ШТЛ в плоской и круглой модификациях.

Отличительной чертой продукции является ПВХ изоляция толщиной до 1.5 мм, наличие фольгированной пленки экрана, дополнение в виде жилы заземления. Общий диаметр кабелей до 15 мм.

6х0.7-1.5

К кабелям данной вариации сечения относится продукция для телефонных сетей, контрольные, монтажные и силовые кабели. Сечение позволяет осуществлять подключение к сети переменного и постоянного тока, напряжением от 50 до 220 вольт.

Шестижильные кабели поставляются в модификациях с ПВХ пластикатной и резиновой изоляцией, устойчивы к температурам от – 20 до + 60 градусов. В кабелях могут использоваться монолитные или многопроволочные жилы.

Подобная продукция применяется только для внутренней прокладки в зданиях и оборудовании, с дополнительной защитой коробами. В дополнении, кабели всех типов оснащаются экраном. Среди основных моделей с данным сечением можно выделить:

1. КСП, ШТЛ кабели для местных телефонных распределительных сетей.
2. Силовой кабель ВБбШв для сетей переменного тока до 0.4 кВ, в гибкой и бронированной модификациях.
3. Экранированный монтажный кабель МКЭШВ.
4. Контрольный кабель КВБбШ в различных модификациях по степени устойчивости к горению.

Кабели сечением до 1.5 мм² выдерживают нагрузку переменного тока до 16 А, при максимальной мощности 4.1 кВт, при напряжении в 220 вольт. Величина активного сопротивления 12.4 Ом/км.

6х2

Сечение 2 мм² прямо указывает на возможность использования в сетях переменного и постоянного тока напряжением от 0.4 до 0.6 кВ. К подобной продукции относятся кабели силового, монтажного и контрольного типов.

В зависимости от назначения, кабели производятся в ПВХ и резиновой оболочках, подходят для подключения стационарного и подвижного оборудования малой мощности. Способны работать при температурах -25 +50 градусов, выдерживают температуру 5 секундного КЗ до + 135 градусов.

В зависимости от типа могут монтироваться скрытым и открытым способом, в помещениях с периодическим контролем, группой, под открытым небом или в грунте, с дополнительной защитой коробом. Основные модели:

1. МКЭКШВ, МКШ, НВЭ – монтажный экранированный кабель.
2. КВБВнг(А)- контрольный кабель, для оборудования с высокой степенью точности.
3. ВБбШ силовой кабель в различных модификациях по степени защиты от воспламенения.

Кабели сечением 6х2 способны выдерживать нагрузку в пределах 20 А, при максимальной рабочей мощности до 5 кВт, в сети напряжением до 320 вольт. Активное сопротивление жилы длиной 1 км до 8.2 Ом.

6х4

6-жильные кабели данного сечения производятся только силового типа. Связано это исключительно со снижением гибкости медных жил, даже в многопроволочном исполнении. Подобная продукция используется для подключения стационарного оборудования в помещениях и под навесами, подходит для кратковременного монтажа маломощных подъемных механизмов.

Кабели 6х4 используются в сетях переменного тока напряжением от 0.4 до 1 кВ. Могут работать без увеличения сопротивления при температурах от – 50 до + 60 градусов. Поставляются в защитной оболочке из ПВХ, резины или в комбинированном исполнении. Основные модели:

1. Кабель ПвВнг.
2. КГВВ.
3. ВБВ.

Среди общих характеристик кабелей 6х4 можно выделить:

1. Устойчивость к напряжению до 1000 вольт и частоты 50 Гц.
2. Рабочую температуру -50+60 градусов.
3. Модификации в холодно стойком, тропическом и все климатическом исполнениях.
4. Максимальную токовую нагрузку до 38 А.
5. Работу при мощности до 19 кВт.
6. Ток 1 секундного КЗ до 0.43-0.54 кА.

Кабеля 6х4 производятся в гибком и бронированном исполнениях, могут монтироваться в открытый грунт с использованием коробов, каналов. Подходят для установки в помещениях без вентиляции и периодического контроля.

6х10

К данной разновидности по сечению относятся кабеля силового типа, для сетей переменного тока 0.6-1 кВ, с рабочей частотностью до 400 Гц. В данный типоразмер включены кабели бронированного и гибкого типов.

Бронированные модификации используются для прокладки в открытом грунте, с возможностью отвода тока от линий высоковольтных ЛЭП, трансформаторных станций, генераторов. Также, такие кабеля используются для подключения насосного, подъемного и стационарного оборудования с пусковыми токами средней мощности.

Данный тип кабеля может использоваться для нестационарной прокладки, в модификации с резиновой оболочкой. Одной из самых востребованных моделей кабеля 6х10 является изделие КГН. Кабель производится полностью в резиновой изоляции, отличается устойчивостью к воздействию температур от -50 до + 70 градусов, не распространяет пламя и вредных газов при нагреве до + 150 градусов.

Среди общих технических характеристик кабелей 6х10 можно выделить:

1. Работа в сетях переменного тока до 1 кВт.
2. Рабочая температура согласно исполнению «Т», «У» и «ХЛ».
3. Максимум по токовой нагрузке до 50-70 А.
4. Максимальная рабочая мощность 33 кВт.
5. Ток 1 секундного короткого замыкания до 1.09-1.36 кА.

6-жильные медные кабели 6х10 также отличаются широкой модификацией по устойчивости к возгоранию и распространению пламени. Поставляются в вариациях «нг», «LS», «FRLSLT», «FRHF».

По мощности

Устойчивость 6 жильного кабеля к мощности определяется сечением медных жил и рабочим напряжением в сети. Основные характеристики мощности по напряжению 220/380 в и по сечению, описаны в таблице.

Сечение в мм2	220 вольт			380 вольт
Медные жилы	Мощность кВт воз/зем.	Ток А	1 сек КЗ кА	Мощность кВт воз/зем.	Ток А	1 сек КЗ кА
1.5	3.8-4.1	19	0.17-0.21	9-10.5	16	0.17-0.21
2.5	5.3-5.9	27	0.27-0.34	12.7-16.7	25	0.27-0.34
4	7.6-8.3	38	0.43-0.54	16-19.8	30	0.43-0.54
6	9.5-10.2	46	0.65-0.81	22.3-26.4	40	0.65-0.81
10	13-15	70	1.09-1.36	29-33.2	55	1.09-1.36
16	16-18.5	85	1.74-2.16	44-48.7	74	1.74-2.16

Данные в таблице указаны после прохождения испытаний в грунте, на глубине до 70 см, при температуре -15 градусов. также испытания на мощность проводятся на открытом воздухе, при температуре +25 градусов. Для телефонных 6-жильных кабелей, сечением до 1 мм подобные проверки не проводятся.

Правила применения

Монтаж 6-жильных медных кабелей разного типа и конструкции проводится с учетом ряда общих требований. Основные из них следующие:

1. Монтаж гибких кабелей из ПВХ пластиката обязательно проводится в помещении или под навесами. При монтаже в грунте или на улице обязательна прокладка в коробе или трубе.
2. При фиксации к несущим или иным конструкциям, кабель должен быть зафиксирован жестко только по краям. В центре, фиксация проводится через 30-50 см протяженности, «плавающей» стяжкой.
3. Монтаж кабеля с резиновой и ПВХ оболочкой допускается при температурах -15 градусов без прогрева. При более низкой температуре, прогрев осуществляется по месту сгиба.
4. При монтаже воздушным путем, кабель фиксируется к стальной подвеске клипсами через каждые 40-70 см протяженности.

Телефонные кабели с ПВХ изоляцией обязательно укладываются в кабельные каналы. При групповой прокладке допустим открытый способ монтажа, с фиксацией стяжками. Запрещается пробой кабеля гвоздями, если в конструкции не предусмотрен специальный паз.

Плюсы и минусы

Выбирая для монтажа телефонной или электрической сети медный 6- жильный кабель, стоит учесть все плюсы и минусы проводника. Преимущества следующие:

1. Широкий выбор по типу.
2. Возможность использования в сетях до 35 кВ.
3. Широкий выбор по сечению ниже 1 мм².
4. Несколько модификаций по устойчивости к воспламенению.
5. Широкий выбор по материалу изоляции.
6. Возможность подачи нескольких фаз в одну установку.

Единственный недостаток 6 жильных кабелей в узком выборе по сечению. Максимально доступные варианты 10-16 мм². Более большие диаметры доступны в сегменте спец продукции, для промышленности узкого профиля (горная добыча, нефтедобыча, морские глубоководные кабели связи).

Средняя стоимость

Средняя стоимость 6-жильных кабелей зависит от типа проводника и его конструкции. Примерные стоимость указана ниже:

1. Телефонный кабель ШТЛ от 25 р/м.
2. Телефонный кабель КСПП от 150-250 р/м.
3. Кабели силовые сечением 1.5-10 мм² – 130-450 р/м.
4. Кабели контрольные 0.75-2.5 мм² – 75-270 р/м.
5. Кабели монтажные 1.5-4 мм² – 170-530 р/м.

Стоимость кабелей может увеличиться в зависимости от материала изоляционных оболочек, наличия и типа брони и экранированной защиты.

Заключение

6-жильный медный кабель имеет сразу несколько модификаций и вариаций по месту применения. Главная особенность такого проводника в возможности быстрого подключения сразу нескольких элементов, быстрый поиск по парам и возможность ремонта, с заменой на неподключенные жилы. Выбирая подобный кабель, главное точно обозначить максимальные мощности и напряжения, для длительной и безопасной эксплуатации.
