Качественный и универсальный проводник электроэнергии — силовой кабель с медными жилами

Для снабжения электроэнергией бытовых, общественных и производственных помещений используются разные виды силового медного кабеля.

Провода различаются по маркировке и назначению, имеют нюансы в конструкции, обладают массой преимуществ, отличаются особенностями монтажа.

Рассмотрим силовой кабель с медными жилами и все его основные характеристики далее в статье.

Что означает понятие?

Силовой медный кабель представляет собой проводник, который передает электрическую энергию переменного тока (на промышленных частотах в 50 Гц), постоянного тока от распределяющих установок на любые объекты (жилые или промышленные).

В зависимости от маркировки, типа, конфигурации, кабель из меди способен выдерживать диапазон напряжения 1-330 кВт.

Для каких целей может применяться?

Силовой кабель используют для подачи электричества, как к стационарным устройствам, или оборудованию, так и к передвижным, модульным аппаратам.

На рынке продаж производители предлагают кабель с проводящими жилами из алюминия или меди (с соответствующей маркировкой). Но медный кабель значительно превосходит алюминиевый аналог. Медные провода эластичны, прекрасно гнутся и обладают минимальным удельным сопротивлением.

Особенности конструкции

Стандартная конструкция силового кабеля из меди имеет следующие основные составляющие:

• жилы – проводящие и подающие ток на расстояние к оборудованию;
• изоляцию каждой жилы;
• оболочку, закрывающую все изолированные провода;
• внешнюю защиту, предотвращающую механические и другие разрушающие воздействия.

В зависимости от назначения модели могут иметь особенности в конструкции.

Общие технические характеристики

В настоящее время медный силовой кабель наиболее востребован, он в разы превосходит стандартный аналог из алюминия. Кабель может иметь различное количество жил (1-5 шт.), которые в свою очередь могут быть разной формы (круглые, треугольные, секторные).

Кабель может состоять из единственно сплошной проволоки или иметь сложную многожильную форму. Элементы в изоляции располагаются ровно или в скрученной конфигурации.

В современных моделях силового кабеля присутствует нулевая жила, она исполняет функцию заземления. Чтобы минимизировать электромагнитное излучение, токопроводящие модули дополнительно экранируют. Экран эффективно защищает кабель еще и от нежелательных деформаций.

Требования ГОСТ

В ГОСТ 31996-2012 предусмотрены все основные требования к силовым медным кабелям, которые обеспечат надежность, долговечность коммуникациям, после укладки:

1. Кабеля классифицируются по параметрам, размерам.
2. В проводе должно присутствовать 1-5 жил.
3. Номинальное сечение кабеля и напряжение должно соответствовать нагрузкам, превышения запрещены.
4. Обязательна маркировка.
5. Кабель должен быть изготовлен по техдокументации и стандартам.
6. Модели должны соответствовать климатическим особенностям ГОСТ 15150-69.
7. Электрическое сопротивление токопроводящих жил должно соответствовать ГОСТ 22483-2012.
8. У кабеля должна быть качественная изоляция, согласно заявленной маркировке.

Медный кабель должен соответствовать технике безопасности ГОСТ 12.2.007.14. Изготовитель обязан указывать в инструкции особенности эксплуатации.

Разновидности

Силовой медный кабель различают по следующим видам:

По форме

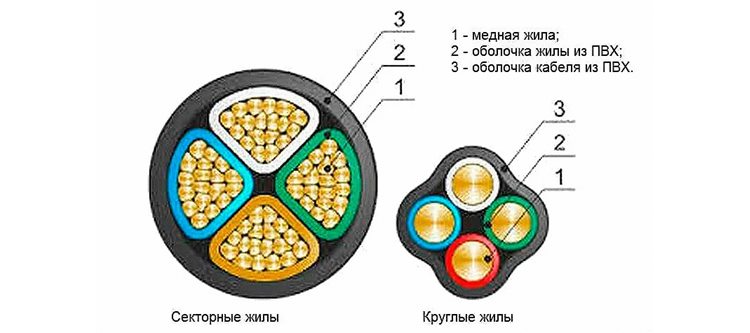

Форма жил, входящих в силовой медный кабель, бывает:

• круглая – жила стандартной круглой формы (в разрезе) с различным сечением;
• секторная (3-х или 4-х секторные) – выглядят на срезе в виде треугольника.

Секторные жилы в кабеле собираются в круглую форму. Многожильный кабель может иметь, как провода круглой формы, так и секторные.

По количеству жил

Кабель различают по количеству жил. Бывают модели монолитные, состоящие из одной проволоки, или многожильные – у них в составе до 5 проволок.

По материалу изоляции

Медный кабель может иметь несколько типов изоляции:

1. ПВХ – популярный тип в быту и промышленности. Это прочный, твердый полимер, который стоек к перепадам t -90 0С +80 0С, влаге, щелочи и кислоте, но восприимчив к УФ-лучам.
2. Сшитый полиэтилен СПЭ – инновационный и флагманский тип изоляции широко используется в промышленности. Обладает высокими техническими характеристиками, долговечен, износостоек, увеличенная строительная длина в бухте, большая пропускная способность.
3. Из резины – востребован для укладки с множественными изгибами в трассе. Резиновая изоляция создается из долговечного, современного каучука и различных эластичных и закрепляющих добавок. Рабочая t +65 0С ограничена. Срок службы небольшой: до 10 лет. На резину разрушающе действует кислород и УФ-лучи.
4. Бумажная – бюджетный вариант в виде нескольких слоев стойкой кабельной бумаги с масляной пропиткой. Подходит для высоких напряжений, но гигроскопичность не лучшая (необходима защита из металла) и ограничения на монтаж разноуровневых трассах.

Грамотно подобранная изоляция (по назначению) обеспечит долговечность коммуникации.

По износостойкости

Медный кабель может иметь узконаправленную износостойкость к следующим воздействиям:

• коррозии;
• изломам при изгибах в процессе укладки;
• скручиванию;
• перепадам температур;
• сильным морозам или жаре;
• повышенной влажности;
• механическим или физическим воздействиям, ударам.

При укладке силового медного кабеля внутри помещений или на улице, учитывают определенные требования к его свойствам.

Маркировки

Выбирают медный кабель, руководствуясь его маркировкой:

ВВГ

Маркировка медного кабеля из букв ВВГ означает, что это стандартный базовый вариант. Первая буква «В» означает, что кабель (из нескольких свитых жил) с изоляцией ТПЖ из надежного ПВХ (винила), вторая буква «В» – это внешняя оболочка ПВХ, а последняя буква «Г» – без дополнительного наружного покрова (нет брони).

Цифровые обозначения в маркировке, например, 3х2,5, значат, что кабель состоит из трех медных жил и площадь сечения каждого проводника составляет 2,5 мм.

В кабеле могут быть 1-5 шт. жил, круглой или секторной конфигурации. Так как верхний слой не имеет долговечной, износостойкой защиты, провод используют на участках, где нет механических воздействий, давления. ВВГ востребован для укладки на горизонтальных, вертикальных поверхностях. Но для экстремальных условий модель не годиться. Средняя стоимость кабеля с маркой ВВГ от 500 руб. за 5 м.

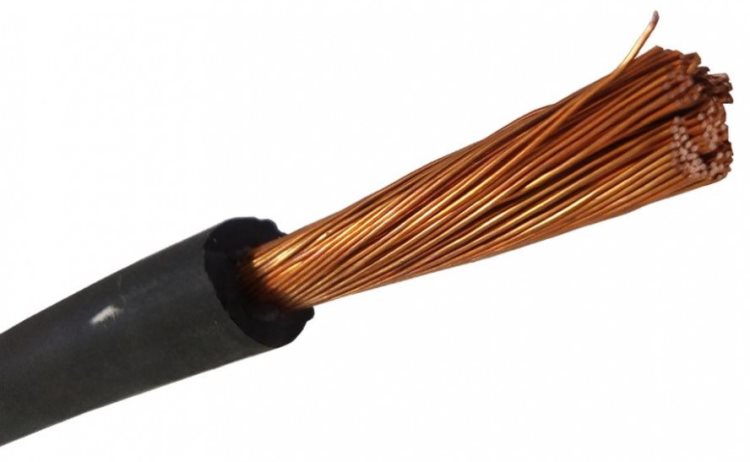

КГ

Модель с маркировкой КГ – это кабель гибкий, который имеет 1-5 жил. Он уместен для использования с силой тока до 660 В. Изоляция стойкая, ее наружная и внутренняя часть сделаны из модернизированной резины, каучука высокого качества. КГ-кабель эластичен, отлично гнется и может быть использован в широком температурном диапазоне (в мороз и жару).

Модель эксплуатируют в качестве кабеля к мобильному оборудованию (мотопомпам, генераторам, обогревателям, для сварки) с большим потреблением тока. Маркировка КГ подходит для прокладки кабеля внутри помещений и на улице. Цена кабеля от 2 500 руб. за 10 м.

4ga

В сравнении со стандартным кабелем КГ, модель 4ga состоит из более тонких жил, которые максимально плотно заполняют внутреннее пространство. Провод максимально эластичен, его легко укладывать в мороз, и при очень высоких температурах.

Удельное сопротивление кабеля минимальное (ток проходит лучше, быстрее), что в разы повышает технические характеристики данной модели. Цена от 4 800 руб. за 5 м.

ВВГнг

Модель (1 и 2 класса) – разновидность ВВГ с аналогичными характеристиками (1-5 жил), а отличие в том, что внешняя поверхность кабеля обработана невоспламеняющимися специальными растворами. При одиночной прокладке кабель не возгорается и стойкий к возгоранию, при совместной. Допустимая температура, при укладке кабеля -15+50 °С, а влажность до 98%.

Маркировка говорит о том, что модель может проводить номинальное переменное напряжение 0,66/1 кВт (50 Гц). Это отличный выбор для подключения оборудования до 1 000 В. Кабель безопасен и универсален – его выбирают для жилых, промышленных помещений (сухих и с максимальной влажностью), для укладки в грунт, на улице и для эстакад. Цена от 850 руб. за 5 м.

ВВГнг-LS

Еще одна разновидность медного кабеля ВВГ и, кроме выше перечисленных характеристик, обработки невоспламеняющимися составами, данный вариант имеет отличие. LS-маркировка сообщает о том, что в случае тления и горения, показатели газовыделения и дыма у кабеля минимальные. Модель универсальна, кроме традиционных мест ее укладывают во взрыво- и пожароопасных зонах. Стоимость от 450 руб. за 5 метров.

ПВ

ПВ – обобщенное название проводов с качественной изоляцией из ПВХ. Буква «П» – провод, буква «В» – тип изоляции ПВХ, устойчивый к изгибам, физическим воздействиям. Цифры после ПВ означают класс гибкости (1-5), чем класс больше, тем выше гибкость изделия.

Провода разделяют на установочные и монтажные. Первые используют стационарно, вторые – для различного, мобильного оборудования и переноса. Например, ПВ1, это установочный провод, а модель ПВ3 – идеален для монтажных работ и т.д. Цена от 600 руб. за 5 м.

Особенности монтажа

Силовые медные кабели монтируют строго по проектной документации. Модели с соответствующей маркировкой и характеристиками подходят для прокладки наружной (на улице, в земле, по воздуху или в воде) и внутренней (в помещениях).

При наружном монтаже кабель укладывают в:

• траншеи,
• туннели,
• каналы,
• фиксируют на эстакадах и т.д.

Внутренний монтаж проводов ведут открытым способом (по наружным конструкциям) или скрытым (в штробах). Кабельную трассу подготавливают, очищают от препятствий, мусора.

Пошаговый монтаж силового кабеля из меди:

1. Корректно выбирают требуемый тип кабеля, учитывая расстояние трассы, (если на улице) климатические особенности, силу тока в нагрузке.
2. Освобождают от упаковки и разматывают, проверяя на отсутствие повреждений, деформаций.
3. Кабель укладывают на подготовленных зонах (фиксированных вертикальных, горизонтальных путях), создавая минимальный радиус при сгибе.
4. Обеспечивают надежное крепление провода, пользуются специальными держателями.
5. При необходимости в монтаже (в грунте) используют гофрированные трубы, кабельные ящики, фитинги.
6. Необходима защита кабеля от перегрева.
7. При соединении отдельных сегментов жил, пользуются сваркой, пайкой или фиксируют модули на прочные соединительные элементы.
8. Проводят оконцовку – устанавливают наконечники.
9. Медный кабель подсоединяют к оборудованию. Проверяют исправность электропитания.

Рекомендуется оставлять запас провода на случай ремонтных работ.

Прокладка в земле

По улицам кабель прокладывают в туннелях, трубах, а в обычном грунте кабель можно укладывать, если коммуникация не пересекает проезжую часть, двор, тротуар или газоны. В замершей земле монтируют кабель с броней.

По воздуху

На улицах, используя газовое оружие или арбалет, «выстреливают» тросик с прикрепленным кабелем. Провода поднимают кверху и натягивают. На производстве пользуются эстакадами, когда подземные коммуникации уже перегружены.

В воде

Доступный и простой способ монтажа медного кабеля в небольшой реке, где нет судоходства – это вручную. Технику (катер, понтон, баржу) используют, когда река имеет ширину до 200 м.

Нюансы:

• в точках вывода провода из воды на сушу прокладку осуществляют в защитных трубах;
• при пучковой подводной протяжке соблюдают дистанцию между проводниками (20 м);
• рекомендуется оставлять запас кабеля на берегу (до 10 м).

Для работ выбирают кабель с водоблокирующими элементами и защитой от механических воздействий.

Плюсы и минусы

Силовой медный кабель на практике и в течение длительного времени уже доказал свои преимущества в сравнении с аналогом (из алюминия).

Плюсы:

• надежность и прочность – медь выдерживает высокие нагрузки (механические, физические, удары);
• лучшая и быстрая передача электрического тока – минимальные потери мощности по линии;
• высокое качество изготовленных жил и изоляционных слоев;
• безопасность и стабильная работа при значительных нагрузках;
• можно подобрать негорючие модели;
• устойчивость к перепадам температуры, высокой влажности и растяжению;
• универсальность – можно использовать как в помещениях, так и на улице;
• износостойкость.

Медный кабель долговечен, производители дают гарантию на длительный срок эксплуатации (на десятилетия).

Минусы:

• при подборе модели и монтаже, следуют техническим требованиям;
• кабель выбирают по назначению;
• ограничения по укладке;
• не следует превышать радиус допустимого изгиба;
• тяжелый вес бухты;
• высокая стоимость.

Заключение

Силовой медный кабель — это качественный и универсальный проводник для передачи электроэнергии на расстояния, как в закрытых помещениях, так и на улице (по воздуху, под землей или под водой).

Высокие технические характеристики медных жил и износостойкой изоляции, различная маркировка по назначению обеспечивают широкий выбор моделей для монтажа на конкретном объекте.
