Светильник нсп 2 100 001, 2 100 003, 03 60, 41 200 003, 9 200, 11 100, 47 200

Для освещения производственных помещений используются специальные лампы и защитные приспособления. Предлагаем рассмотреть, что такое настенный и подвесной  промышленный светильник НСП с лампой накаливания, его схема, принцип работы и технические характеристики.

Назначение светильников

Взрывозащищенные светильники НСП (НСП02, НСП03, НСП09, НСП41, НСП43 и пр.) используются для освещения объектов с повышенной взрывной опасностью, а также зон, у которых пожароопасный класс 1,2. Исходя из обозначения, их также можно использовать в зонах с высоким уровнем выделения ядовитых химических газов и соединений (нефтеперерабатывающих заводов, химических предприятий и т.д.). При наличии соответствующих документов и разрешений, они также используются в газовых установках, шахтах, на заводах по переработке древесины и цемента, прочих отраслей промышленности, отличающихся высокими показателями уровня запыленности.

Защищенный нсп
Фото — Защищенный нсп

В зависимости от того, какое крепление у лампы, бывает потолочный (подвесной) светильник, или настенный, который устанавливается на кронштейн, либо автотранспортный. Главной особенностью данного вида осветительных приборов является:

  1. Отличная цветопередача (это особенно важно на станкостроительных и машиностроительных предприятиях);
  2. Широкий световой угол (нет никаких преград в виде рамок абажура);
  3. Светильник серии нсп18, нсп20, нсп21, нсп23 не только взрывобезопасный, но защищен от проникновения влаги внутрь абажура.

Видео: обзор светодиодного светильника НСП 54Вт

Описание конструкции

Влагозащищенные светильники можно использовать в запыленных и химически-загрязненных помещениях (даже в тех, где пары являются агрессивными по отношению к металлу), благодаря тому, что они оснащены специальным алюминиевым корпусом. Соединения с сеткой выполнены при помощи сварочных швов, сетка состоит из высококачественной легированной стали. Под решеткой располагается непосредственно колпак, который изготовлен из стойкого к термическому воздействию силикатного стекла.

Чертеж НСП
Фото — Чертеж НСП

Силикатное стекло используется для ламп серии СИЕУ, ПСХ, НПП, ЛСП, ВЗГ, ВЕХ, ЖСП, ДРЛ (защищенный плафон для плоских потолочных ламп). Благодаря такой конструкции, светильники отлично переносят физическое воздействие, ударные нагрузки и вибрацию.

Уличные модели ламп по определению имеют меньший шаг сетки, поэтому могут выступать в качестве антивандальных или ЖЭК-светильников, это необходимо для повышенной защиты устройств. Они полностью соответствуют всем НПБ и РСП, используются в подверженных вибрациям помещениях, для освещения подъездов и улиц (у них климатическое исполнение УХЛ1 и УХЛ2, в зависимости от конкретной модели).

Силикатная поверхность по отношению к корпусу закреплена герметично, это необходимо для того, чтобы избежать проникновения на рабочие части лампы (контакты и патрон) жидких веществ, газов и твердых частиц. Также эта конструкция помогает защитить светодиодные лампочки от физических повреждений.

 Светодиодные нсп
Фото — Светодиодные нсп

Нужно отметить, что многие виды НСП01, НСП17, НСП11, НСП26, НСП44, НСП47 выполнены с отражающими частями из стальных листов, что значительно повышает их отражающие способности и усиливает световой поток. Для ввода сальникового электрического кабеля отводится только один вывод. Свет может быть разный: красный, белый, желтый.

Светильник НСП с отражением и без
Фото — Светильник НСП с отражением и без

Источником света является лампа накаливания со стандартным выводом, цоколи е27 и е40, в зависимости от назначения лампочки. Чаще всего используется светильный компонент на 60 ватт. Если нет лампы накаливания, то разрешается использовать любую другую аналогичную ей. У которой такие же габаритные размеры (цоколь, ширина), и технические характеристики (мощность, уровень света).

Монтаж осуществляется на металлическую трубу в вертикальном положении с показателями GЗ/4-В. Непосредственно к данной арматуре крепится металлический профиль или крюк, который в зависимости от требований может быть либо горизонтальным, либо вертикальным. Установка обязательно должна проводиться на расстоянии от пола 3-5 метров, это же требование выдерживается при креплении ламп с датчиком движения НПО.

Крепление нсп
Фото — Крепление нсп

Параметры ламп:

  • Светильник-решетка НСП 41-200-003 У2 и 03 60 — ip52, цоколь Е40, мощность – 200 Вт, размеры 150*125 мм;
  • Производственный светильник НСП 2 100 003 (2 100 001) — ip54, цоколь Е27, мощность 250 Вт;
  • Светильник взрывозащищенный НСП 23 200 001, «желудь» — ip62, цоколь Е27, мощность 200 Вт (аналог — 2 200 001);

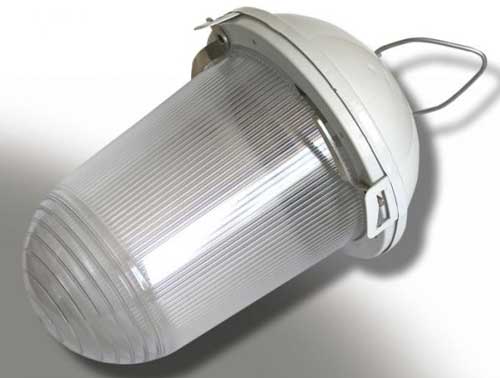

    НСП желудь
    Фото — НСП желудь
  • Без крышки продаются светильники НСП 41 200 001, 47 200, 11 100;
  • Конусные светильники НСП 03 60 001 — ip56, цоколь Е27, мощность 200 Вт;
  • У всех моделей класс защиты от удара электрическим током 1 по ГОСТ 12.2.007.0. Данная марка известна отличными качествами безопасности.
НСП конструкция
Фото — НСП конструкция

Расшифровка значений

Для обозначения данных ламп используется целый ряд цифирных и буквенных значений. Рассмотрим на примере, что обозначают шифровки светильника НСП 17 500-41.

  • Н – используются лампы накаливания;
  • С – конструкция подвесная;
  • П – приборы промышленные;
  • 17 – это серия;

Первое цифирное обозначение характеризует степень защиты:

  • 0 — IP20;
  • 1 — 5`0;
  • 2 — 5`3;
  • 3 — IP54.

Следующая цифра обозначает конструктивное исполнение:

  • 0 — открытое;
  • 1 – защитная сетка;
  • 2 – оснащенные защитным стеклом.

Тип световой кривой обозначает третья цифра:

  • 2 – кривая косинусная «Д»;
  • 3 – полуширокого типа «Л»;
  • 4 — глубокая кривая «Г»;
  • 5 — сконцентрированная»К»;
  • 6 — специализированная.

Таким образом, светильник 9200 серии НСП – это ip65, открытый, такими лампами в основном пользуются в условиях неопасного предприятия, скажем текстильное или пищевое производство.

Поворотные НСП
Фото — Поворотные НСП
