Трансформатор ТМГ: расшифровка, конструкция, технические характеристики

Электроснабжение крупных предприятий и бытовых потребителей производится за счет трансформаторных и районных подстанций. Преобразование электрической энергии в сетях переменного тока осуществляется за счет силовых трансформаторов. Одним из них является трансформатор ТМГ, достаточно часто используемый в отечественных электроустановках.

Расшифровка

Конструкция любой электрической машины имеет свои особенности  и назначение, что позволяет использовать их в тех или иных устройствах, климатических зонах или электрических схемах. Для определения особенностей любой модификации трансформатора, следует ознакомиться  с его маркировкой и заводским обозначением. Поэтому далее рассмотрим расшифровку на конкретном примере:

ТМГ-250-10-0,4-Υ/Υ­Н — 0 — У1

  • Т – трехфазный трансформатор;
  • М – маслонаполненный;
  • Г – герметичное исполнение;
  • 250 – номинальная мощность агрегата в кВА, как правило, варьируется в пределах от 16 до 2500кВА;
  • 10 – номинальное значение обмотки высокого напряжения, для ТМГ это 10 или 6кВ;
  • 0,4 – номинальная величина стороны низкого напряжения, измеряемая в киловольтах;
  • Υ/Υ­Н -0 – схема соединения обмоток, по высокой стороне звездой, по низкой звездой с нулевым выводом, группа подключения нулевая. На практике может применяться и другой тип соединения с отличной от нуля группой.
  • У1 – тип климатического исполнения.

Конструкция

Технические параметры предусматривают возможность установки силового масляного агрегата в трехфазную сеть. В виду этого устройство имеет ряд конструктивных особенностей, которые обеспечивают как удобство транспортировки, так и последующей эксплуатации на тяговых и трансформаторных подстанциях.

Конструкция трансформатора ТМГ состоит из следующих компонентов:

  • Бак – представляет собой герметичную емкость из стали, на поверхности которой могут монтироваться радиаторные отводы и другое вспомогательное оборудование. Трансформаторы ТМГ, как правило, имеют овальную форму бака для электрических машин до 250кВА и прямоугольную в более мощных моделях.
Бак трансформатора
Рис. 1. Бак трансформатора
  • Магнитопровод – устройство для передачи магнитного потока. В большинстве случаев у трансформаторов ТМГ он выполнен шихтованными наборными пластинами из холоднокатаной стали. Для снижения потерь пластины набираются в косой стык.
  • Обмотки – предназначены для пропуска электрического тока и последующей генерации электродвижущей силы, создающей магнитный поток. Изготавливаются  из медных или алюминиевых проводников, сечение и форма провода выбирается в зависимости от величины протекающего тока. Могут иметь переключатель величины напряжения РПН.
Обмотки с регулировкой напряжения
Рис. 2. Обмотки с регулировкой напряжения
  • Трансформаторное масло – выступает в роли основной среды для отвода тепловой энергии и изоляции токоведущих частей от корпуса. Уровень масла контролируется посредством маслоуказателя поплавочного типа.
  • Высоковольтные ввода – предназначены для прохода токоведущих частей через крышку бака. Его конструкция в ТМГ отличается в зависимости от величины пропускаемого тока, как показано на рисунке:
Ввода ТМГ
Рис. 3. Ввода ТМГ

Технические характеристики

При выборе конкретной модели трансформатора ТМГ необходимо руководствоваться его техническими параметрами.

К основным характеристикам масляных трансформаторов относятся:

  • Номинальная мощность – показывает, какой объем электрической энергии способен перерабатывает трансформатор.
  • Номинальные напряжения – указывают разность потенциалов, обеспечивающую наиболее эффективный режим работы агрегата. Классы напряжения регламентируются как для низкой, так и для высокой стороны.
  • Схема и группа подключения обмоток – определяет как напряжение, которое подается или выдается с соответствующей стороны ТМГ, так и направление векторов действующих электрических величин.
  • Ток холостого хода – значение потерь в ненагруженном состоянии;
  • Напряжение короткого замыкания – процентная величина от номинальной, при которой в короткозамкнутой вторичке будет протекать номинальный ток.
  • Потери мощности на намагничивание – определяется величиной вихревых токов.
  • Диапазон рабочих температур – как правило, колеблется в пределах от – 40°С до + 40°С, но некоторые трехфазные масляные ТМГ  рассчитаны для холодных зон от – 60°С до +40°С.
  • Габаритные размеры и масса, также отдельно учитывается вес трансформаторного масла.

Все значения для трансформатора ТМГ можно увидеть в паспорте или на табличке самого агрегата.

Пример обозначения характеристик на табличке ТМГ
Рис. 4. Пример обозначения характеристик на табличке ТМГ

Условия эксплуатации

Для трансформаторов ТМГ важно соблюдать параметры его работы как по отношению к состоянию масляного герметичного агрегата, так и относительно внешних факторов. Поэтому он не должен применяться для преобразования электрической энергии при высоте над уровнем моря более 1000м. Также не рекомендуется использовать трансформатор серии ТМГ в условиях частых отключений питания (от 10 и более за сутки),  при наличии вибрации в месте установки, во взрывоопасных и пожароопасных зонах.

Рекомендуется устанавливать как в закрытых распредустройствах, так и на улице. Относительная влажность может составлять до 80%. В ходе эксплуатации обязательно контролируется уровень масла по указателю, как техническая характеристика и ее соответствие реальному температурному режиму.  Температура, в которой работает электрическая машина не должна выходить за установленные пределы.

Перемещение трансформатора ТМГ должно производиться исключительно в четко зафиксированном положении на подставках, при необходимости производится увязка. Погрузка и выгрузка осуществляется только за специальные петли.

Техническое обслуживание

Под техническим обслуживанием электротехнического оборудования подразумевается комплекс мер, направленных на осуществление постоянного контроля за состоянием ТМГ, поддержание его работоспособности и своевременного выявления дефектов на ранних стадиях. Для этого производятся ежедневные осмотры, производимые оперативным персоналом, текущий ремонт, межремонтные испытания и капитальный ремонт. Объем задач для каждого вида обслуживания определяется как Правилами технической эксплуатации электроустановок потребителей (ПТЭЭП), так и местными инструкциями.

Периодически осуществляется проверка состояния изоляции при помощи мегаомметра. Согласно приложения 3.1. ПТЭЭП измерения выполняются напряжением в 2500 В, а сопротивление электрической изоляции не должно быть менее 500 МОм. Также проверяется тангенс угла диэлектрических потерь, коэффициент трансформации и омическое сопротивление.

При осмотре обращается внимание на состояние радиаторов охлаждения, корпус бака проверяется на наличие подтеков масла. В отличии от сухого трансформатора, по результатам испытаний отбирается масло для анализа. Проверяется работоспособность встроенных защит, включая встроенные специальные трансформаторы для измерений.

Отличия ТМ от ТМГ

Сравнение трансформаторов ТМГ и ТМ

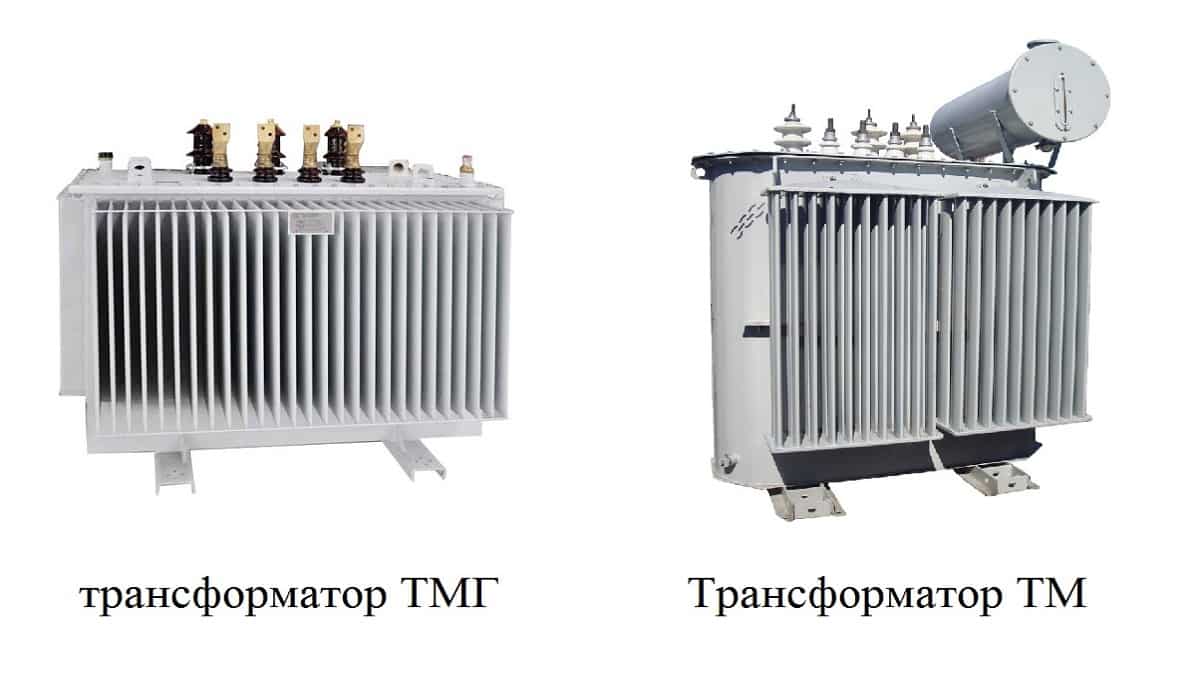

Рис. 5. Сравнение трансформаторов ТМГ и ТМ

Трансформаторы ТМГ нередко сравнивают со схожим по маркировке ТМ, давайте рассмотрим сравнительную характеристику с одним из таких агрегатов на примере следующей таблицы:

Таблица: сравнительные характеристики трансформаторов ТМГ и ТМ

ТМГТМ
Отличается более эффективной конструкцией бака, что позволяет улучшить охлаждение, применяя менее сложную конструкциюПрименяется классический толстостенный бак с радиаторами устаревшего типа.
За счет герметизации трансформатора масло  не контактирует с атмосферным воздухом, что позволяет сохранять диэлектрические свойства.На жидкий диэлектрик оказывают воздействие не только внутренние процессы, но и влага из окружающего воздуха.
Широко используется конструкция без расширителя.На крышке устанавливается расширительный бак для обеспечения наполнения емкости.
Сигнализатор уровня масла поплавкового типаСигнализатор уровня масла трубчатый
Проблемы с избыточным давлением из-за отсутствия расширительного бака, газы сбрасываются через клапан.Избыток газа или масла при нагреве легко перемещается в расширитель или через дыхательный патрон в окружающее пространство.
Необходимо постоянно контролировать давление на манометре.Давление самостоятельно стабилизируется за счет расширителя.
Низкие показатели надежности от механических или вибрационных воздействий на трансформатор.Высокая степень надежности, трансформатор не боится механических воздействий.
Непригоден к проведению капитального ремонта со вскрытием крышки, так как затруднена повторная герметизация с закачкой масла.Капитальный ремонт может производиться любое количество раз.
Срок службы от 20 до 30 летСрок службы от 40 до 50лет

Назначение

Трансформатор ТМГ предназначен для питания потребителей различных сфер народного хозяйства, промышленности или бытового сектора. В виду большого разнообразия номинала мощностей  ТМГ, их применяют и для электроснабжения отдельных коттеджей, и для работы крупных  цехов, подстанций и т.д. Чаще всего применяются как понижающие трансформаторы от сети к потребителю.
