Достаточная видимость в темное время суток уже давно стало нормой не только в городской черте, но и для загородного хозяйства. Благодаря внедрению современных технологий и большому ассортименту осветительного и электромонтажного оборудовании наружное освещение приобретает самые невероятные черты, как в плане функциональности, так и в части декоративных качеств.
В связи с довольно большой стоимостью проектирования и дальнейшего монтажа системы многие владельцы интересуются, как сделать уличное освещение своими руками.
Базовые моменты
Прежде чем браться за проектирование осветительных конструкций необходимо обязательно учитывать основные требования, связанные с местом расположения. Так, из-за обильных осадков и температурных колебаний, неблагоприятно сказывающихся на техническом состоянии приборов освещения, ряда сопутствующих факторов необходимо придерживаться базовых принципов в выборе уличных фонарей:
- Устойчивость к воздействию влаги и пыли – в отличии от помещения, уличное освещение обязательно столкнется с пылью в сухом климате и влагой в самых различных проявлениях, от аэрозоля до ручьев и даже частичного погружения. Этот параметр обозначается маркировкой IP и двумя цифрами, наиболее герметичными считаются модели уличных светильников со степенью IP68.
- Механическая устойчивость к порывам ветра – прибор уличного освещения должен обладать прочным корпусом и качественным креплением, чтобы их не сорвало от первого же маломальского урагана.
- Световой поток от осветительного прибора должен обеспечивать достаточную видимость, поэтому важно, чтобы для каждого вида освещения подбирался нужный тип светильника.
Виды наружного освещения
За счет применения ламп и светильников различной мощности и конструкции уличное освещение позволяет решать разнообразные задачи. Все наружное освещение условно можно разделить на:
- функциональное – обеспечивает достаточный уровень видимости на дачных участках;
- фасадное – одновременно применяется как для обозначения постройки, так и для улучшения видимости в близлежащей области, клумб, дорожек вместе с фасадом зданий;
- маркировочное – используется для выделения контура какого-либо элемента интерьера: садовых дорожек, ограждения, периметра и т.д.;
- декоративное – предназначено для украшения приусадебных участков и отдельных деталей: подсветка фонтанов, деревьев.
Типы используемых светильников
Конструкция приборов для уличного освещения могут устанавливаться как отдельно, так и на уже имеющихся деталях. Здесь следует выделить настенные фонари, подвесные модели, садовые светильники на ножках, устанавливаемые на кронштейн или на столбе, прожекторы, напольные садовые фонари и другие варианты.
В части конструкции и дизайна выбор вообще ничем не ограничен, а при желании можно украсить любой элемент уличного освещения по собственному усмотрению.
Способы прокладки кабеля
На практике наиболее популярными способами размещения кабеля являются:
- под землей – позволяет скрыть все коммуникации и линии электроснабжения, кабель в этом варианте более защищенный от атмосферных воздействий, но объем работ и затраты на него получаются довольно большими;
- по воздуху – в этом случае вся линия останется на виду и станет еще одним элементом дизайна, который не всегда хорошо вписывается в общую картину;
- по фасаду здания или другим конструктивным элементам постройки – наиболее простой способ, так как не нужно устанавливать опоры или копать траншею, но сфера применения ограничена расположением построек и областью действия светильников.
Источники питания
В качестве источника питания можно использовать:
- электрическую сеть 220 В;
- пониженное напряжение 12, 24, 42 В и т.д.;
- автономные источники питания (аккумуляторы и солнечные батареи).
Первый вариант наиболее простой с точки зрения реализации, вам достаточно протянуть линию от распределительного щитка к нужному месту. Второй способ является наиболее безопасным, так как даже при повреждении изоляции поражение электротоком не нанесет вреда человеку. Третий способ наиболее экономный, так как в сочетании со светодиодными лампами солнечные батареи дадут бесплатное освещение.
Виды опор
Опорные конструкции для освещения загородного участка применяются не только при открытой прокладке линии, они удерживают фонари и прожекторы. Конструктивно это могут быть столбы, кронштейны, тросы, штыри и т.д.
В некоторых случаях в качестве опор можно использовать декоративные элементы ландшафта – парапеты, деревья, ограждение. Параметры опоры, их количество выбираются в зависимости от веса светильника, кабеля и стрелы провеса по отношению к земле. По материалу опора может выполняться из дерева, металла или пластика.
Ручное или автоматическое управление освещением
Всего выделяют два способа включения – вручную и при помощи автоматических систем. Ручное управление можно осуществлять с помощью выключателей, рубильников или даже пульта. Автоматическое подразумевает использование фотореле или датчиков движения. И тот, и другой вариант подходит как для основного освещения, так и для декоративной подсветки.
Электромонтажные работы пошагово
После того, как вы определитесь с типом светильников, источником электроэнергии, способом размещения можно переходить к электромонтажным работам. К этому моменту вся проводка в доме уже смонтирована, приборы учета установлены и вам остается осветить садовый участок. Для этого вам нужно выполнить следующую последовательность действий.
Подготовка
На этапе подготовки важно учесть места установки опор, прокладки кабеля по отношению к ландшафтному дизайну. По предполагаемой трассе кабеля расчищается пространство от мусора и сторонних предметов. Подготовьте необходимые инструменты и материалы – для земляных работ лопату, коловорот, отбойный молоток, ведра или другую емкость для удаления лишнего грунта.
Для наружной прокладки декоративного и функционального освещения вам понадобится лестница или другая опора для подъема на высоту. Инструменты для прокладки кабеля по воздуху, опорные элементы, изоляторы или иные фиксаторы.
Расчеты
На этапе расчетов вы должны иметь четкое представление о количестве светильников и их суммарной мощности. Это понадобится для определения сечения жил, следует отметить, что на каждом участке уличного освещения осуществляется своя проводка кабеля, к примеру, ее можно разделить на такие виды:
- подсветка дорожек;
- освещение фонтана, бассейна или других водоемов;
- функциональная подсветка, как общей территории, так и отдельных локаций;
- архитектурная подсветка фасада здания;
- декоративное освещение ограждения, забора;
- светодиодная подсветка отдельных элементов украшений (деревьев, садовых статуэток и т.д.).
Вы можете выбрать далеко не весь приведенный перечень, а только необходимые вам. Далее производится расчет сечения, к примеру, для освещения дорожек вам понадобится 15 светильников, мощность каждого возьмем по 10Вт, соответственно, линия для светодиодных прожекторов должна нормально выдерживать 150Вт. Для освещения придомовой территории используются 4 настенных светильника по 200Вт, соответственно, линия рассчитывается на 800Вт.
После этого подберите наиболее подходящий вариант, лучше чтобы обеспечивался запас сечения по мощности, соотношение подбирается из таблицы:
Таблица: сечение провода, в зависимости от величины нагрузки
К примеру, для мощности 150 Вт (0,15 кВт) более чем достаточно сечения 1,5 мм2 по меди, такого же сечения хватит и для мощности 800 Вт (0,8) или же 2,5 мм2 по алюминию. В продаже можно найти марки кабельно-проводниковой продукции и меньшего сечения, но для уличного освещения это нецелесообразно из-за худшей механической прочности.
Создание схемы проекта
Для проектирования схемы подключения уличного освещения довольно удобно пользоваться планом территории с указанием всех построек, расположением пешеходных дорожек, декоративных элементов в дизайне дачи. При проектировании следует руководствоваться такими принципами:
- Если линия будет прокладываться под землей, глубину залегания следует планировать не меньше 0,7 – 0,8 м. В то же время от фундаментов зданий следует отступить не менее 0,6 м, от трубопроводов и других коммуникаций не менее 0,5 м.
- Для воздушной линии уличного освещения следует обустраивать такую стрелу провеса, чтобы от нижней точки провода до проезжей части было не менее 6 м, а в пешеходной зоне не менее 3 м.
- Расположение подсветки фасадов и уличных светильников нужно выбирать таким образом, чтобы поток не попадал в окна, так как он будет мешать спать, и не освещал соседский двор и другое не нужное вам пространство.
- Приборы освещения устанавливаются таким образом, чтобы освещаемые пространства пересекались как можно меньше, это позволит сэкономить на установке светильников.
Установка опор
Опоры могут применяться как для подвешивания проводов уличного освещения, так и для расположения светильников на них. Установка опор осуществляется на заранее заготовленный фундамент. Для фундамента вырабатывается отверстие с размерами более площади прилегания опоры, в нем обустраивается опалубка из плоских досок, фанеры или подобных деталей. В опалубку заливается бетон, для повышения прочности можете добавить в него щебень, граншлак или другие армирующие составляющие.
В еще сыром растворе размещается закладная арматура, на которую после можно будет закрепить опору. По центру фундамента обустраивается полое пространство для монтажа проводки при подземной прокладке кабеля.
Установка опор на фундамент выполняется по уровню, допустимый наклон не должен превышать 3°. В противном случае вы получите значительно меньшую эффективность уличного освещения.
Подключение
После завершения монтажных работ, когда вы установили опоры, повесили светильники и проложили линии электроснабжения для уличного освещения можно выполнять подключение всех элементов цепи.
При электрическом соединении важно соблюдать такие требования:
- все точки скрепляются клеммами, болтовыми соединениями или пайкой, ни в коем разе нельзя использовать скрутки;
- каждую готовую цепь желательно проверить мультиметром на целостность (отсутствие обрывов и коротких замыканий) дополнительно можете проверить величину сопротивления и, как следствие, потребляемой мощности;
- сначала соедините всю цепь, проверьте ее, а только потом подключайте линию к автомату на распределительном щитке.
После завершения подключения обязательно убедитесь в работоспособности всего уличного освещения. Если какие-то светильники не загорелись, сначала отключите всю линию, а только потом разбирайте и проверяйте состояние контактов и соединений.
Советы от эксперта
Несколько советов от профессионального электрика помогут вам существенно улучшить систему уличного освещения и избежать элементарных ошибок:
- при проектировании и установке светильников нужно обеспечивать свободный доступ, чтобы можно было легко заменить перегоревшие лампы;
- из существующего разнообразия приборов освещения лучше отдавать предпочтение светодиодным светильникам, они куда экономнее и выгоднее в эксплуатации;
- в качестве проводки желательно использовать кабельно-проводниковую продукцию с медными жилами, она куда лучше выдерживает механическую нагрузку и перепады температур;
- для подводного освещения используются специальные герметичные устройства, обычные светильники моментально выйдут со строя;
- с целью безопасности уличное освещение должно оснащаться защитным заземлением и УЗО;
- выбранные приборы освещения должны соответствовать возложенной на них задаче – для декоративных функций вполне хватит маломощных ламп, а прожектор у входной двери, наоборот, должен обеспечивать максимальную видимость.
Фото идеи

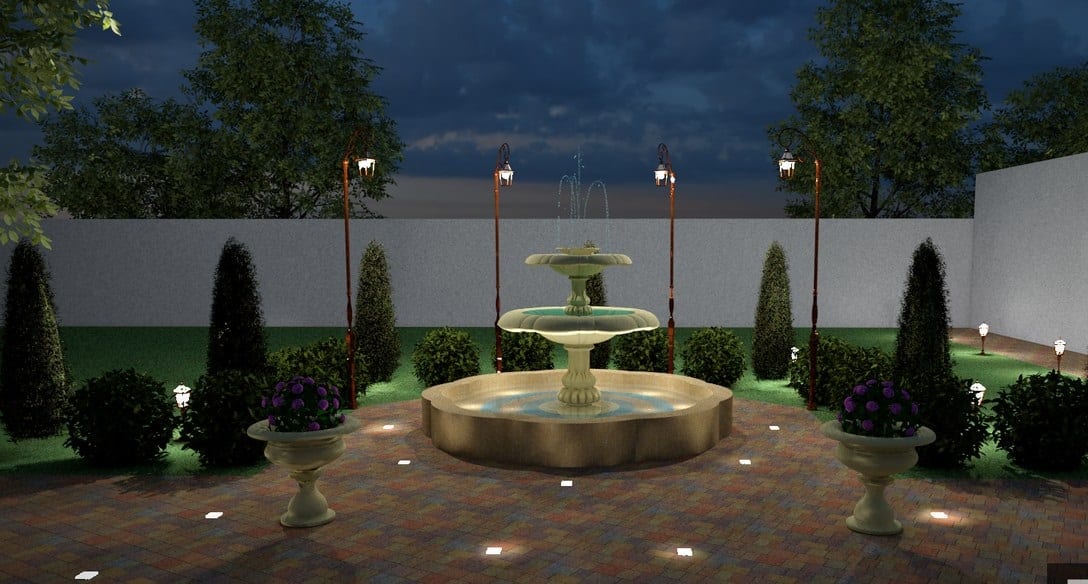

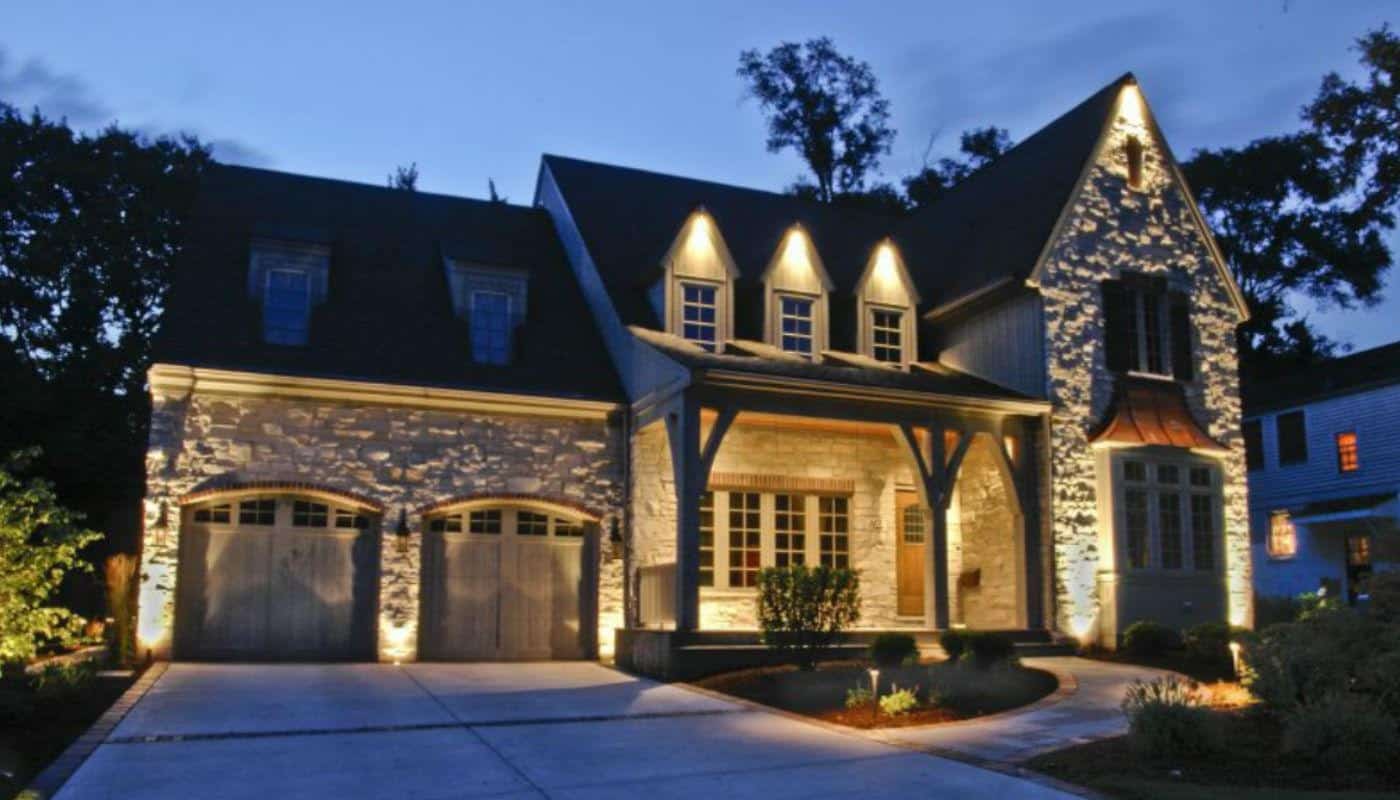

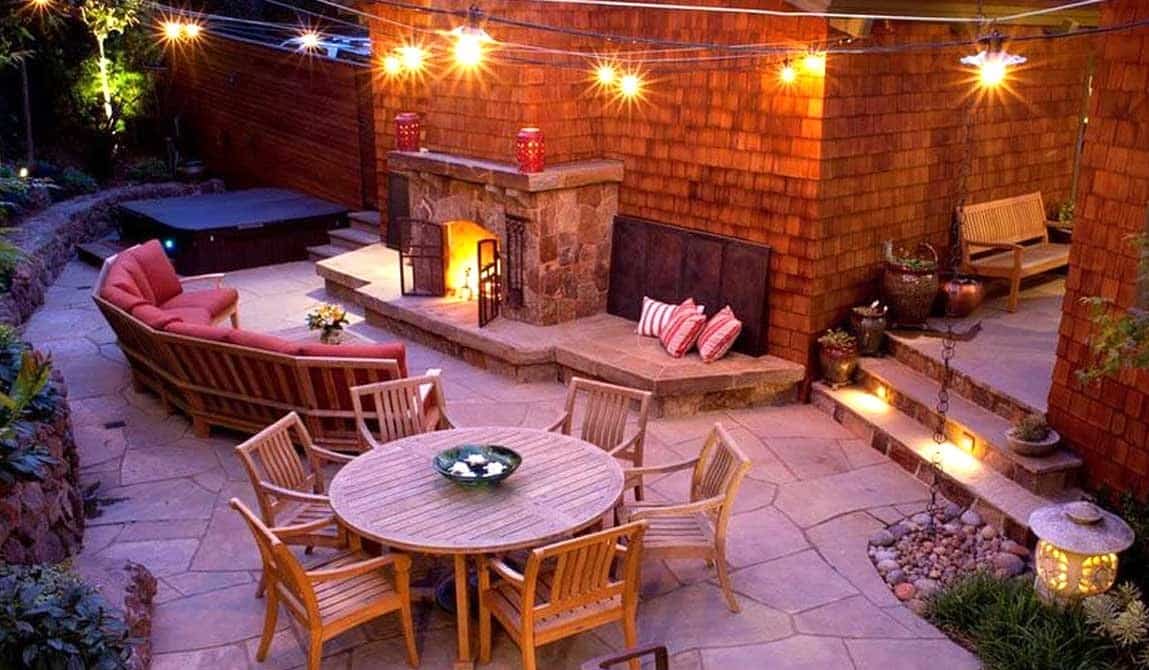

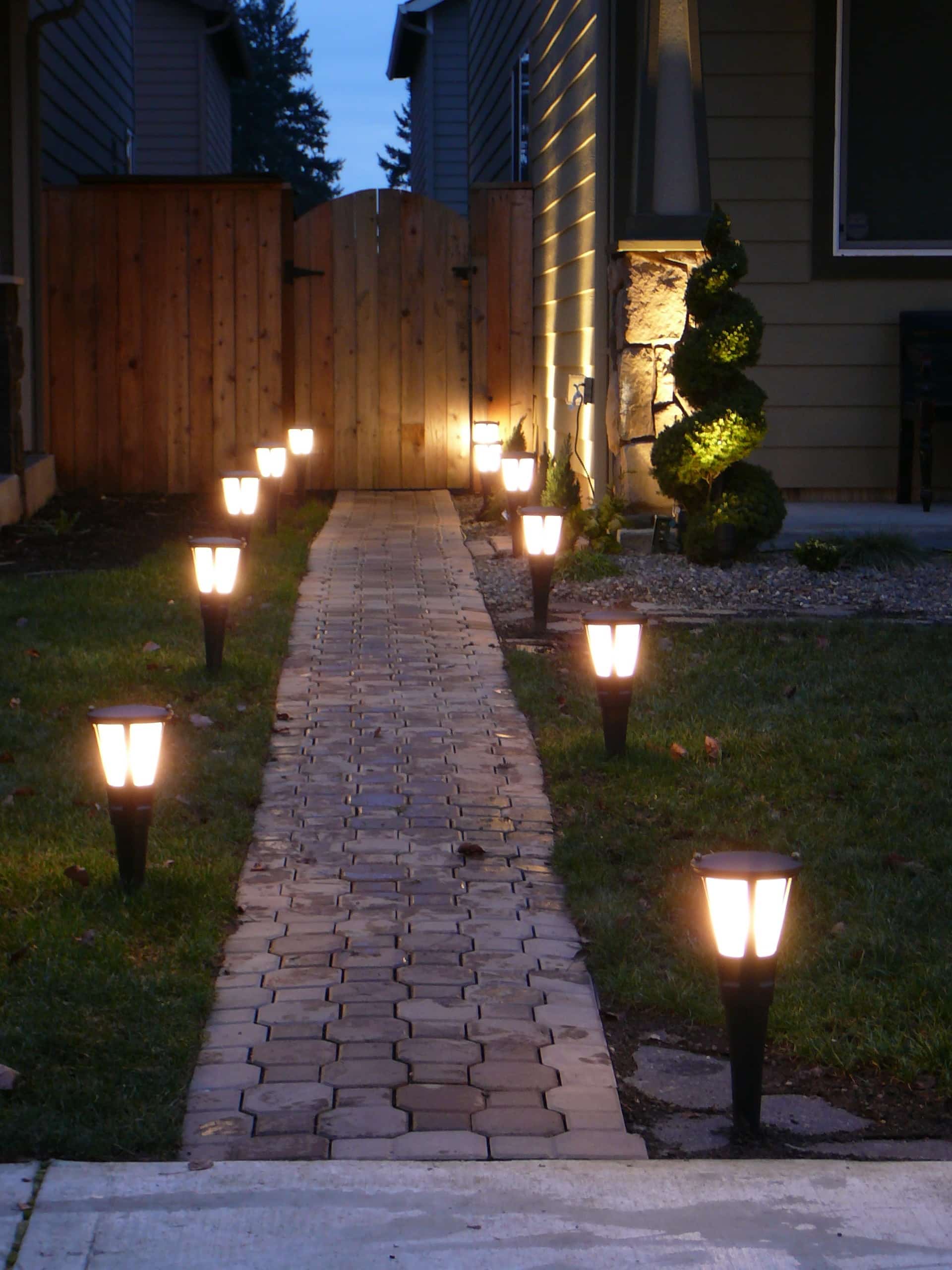

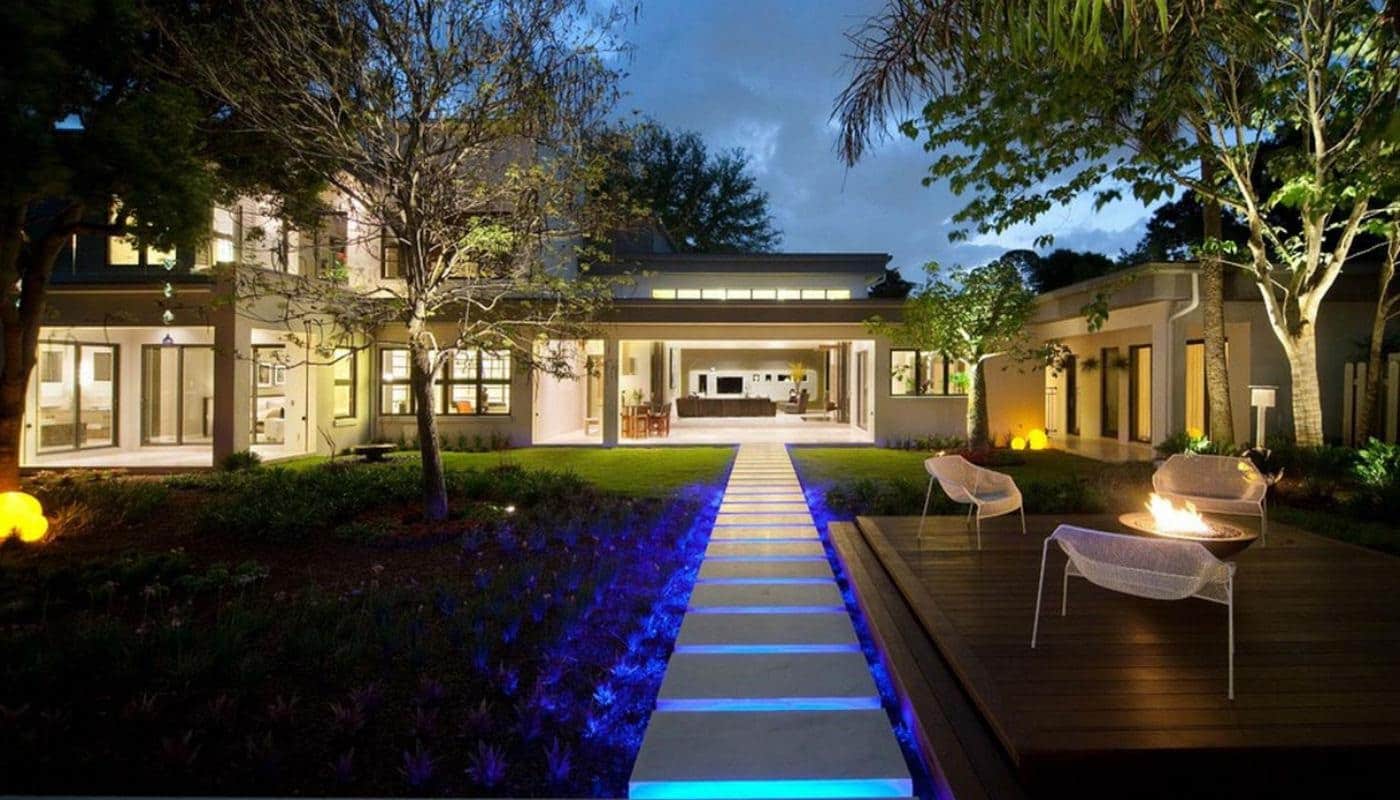

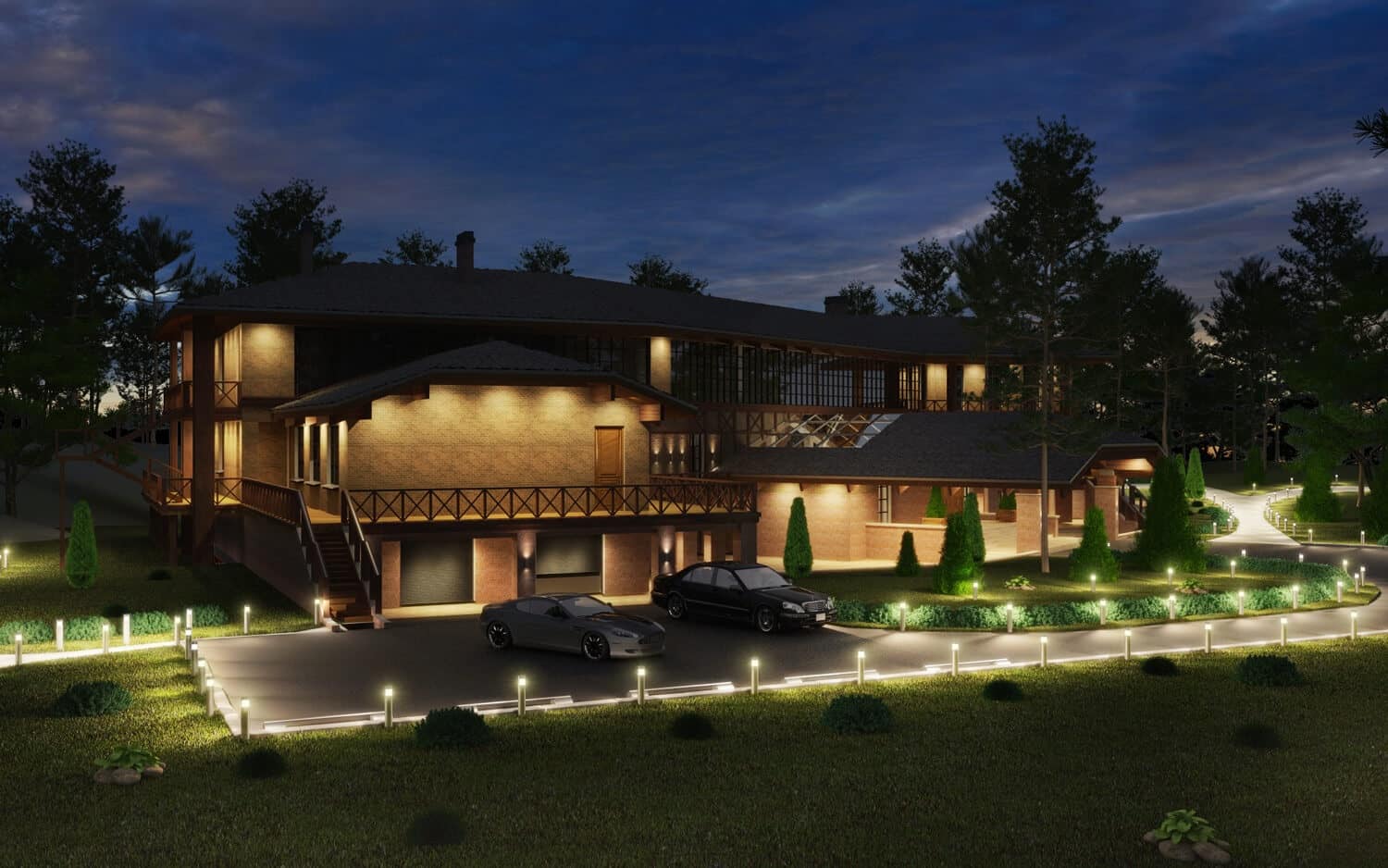

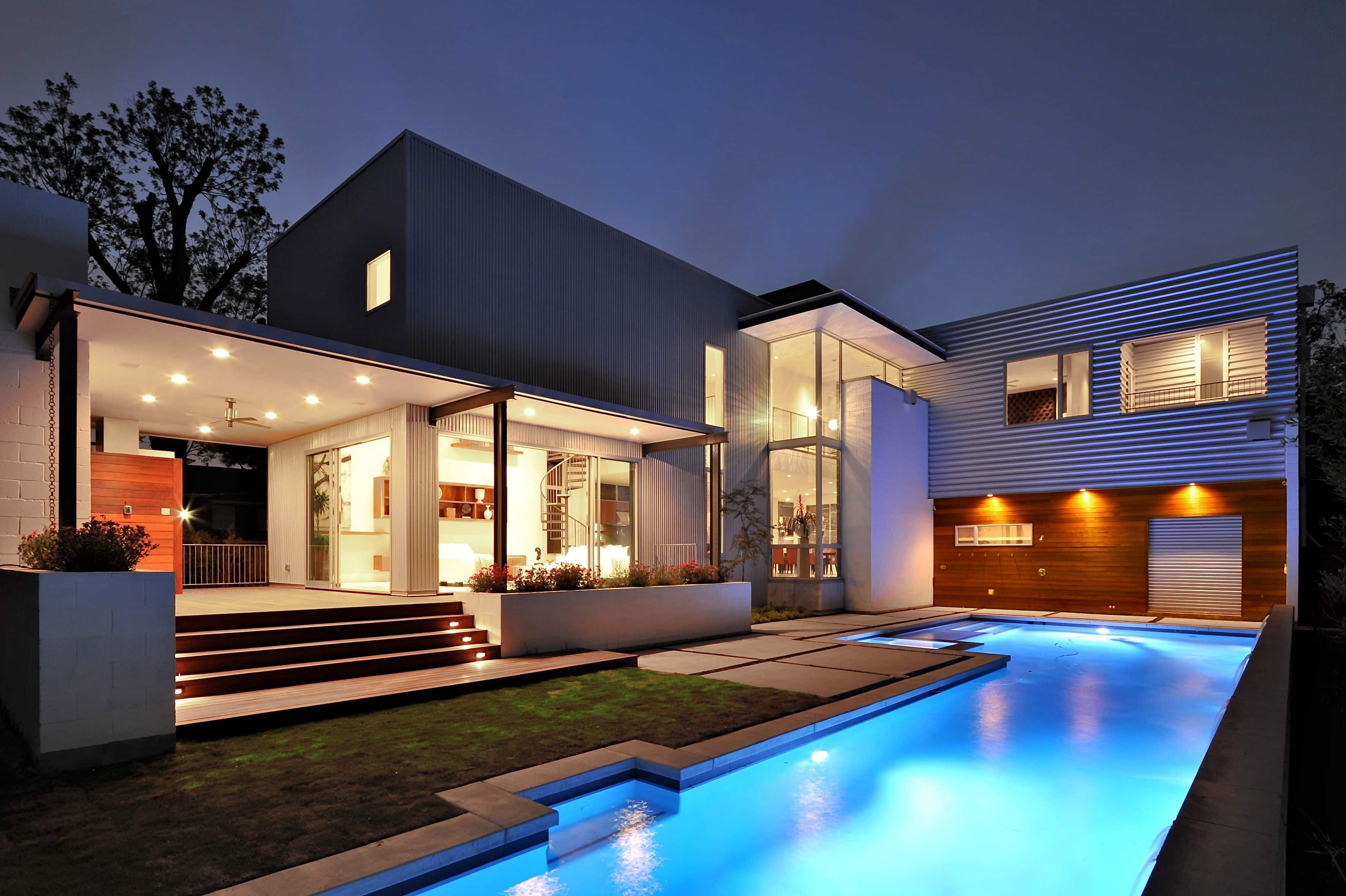

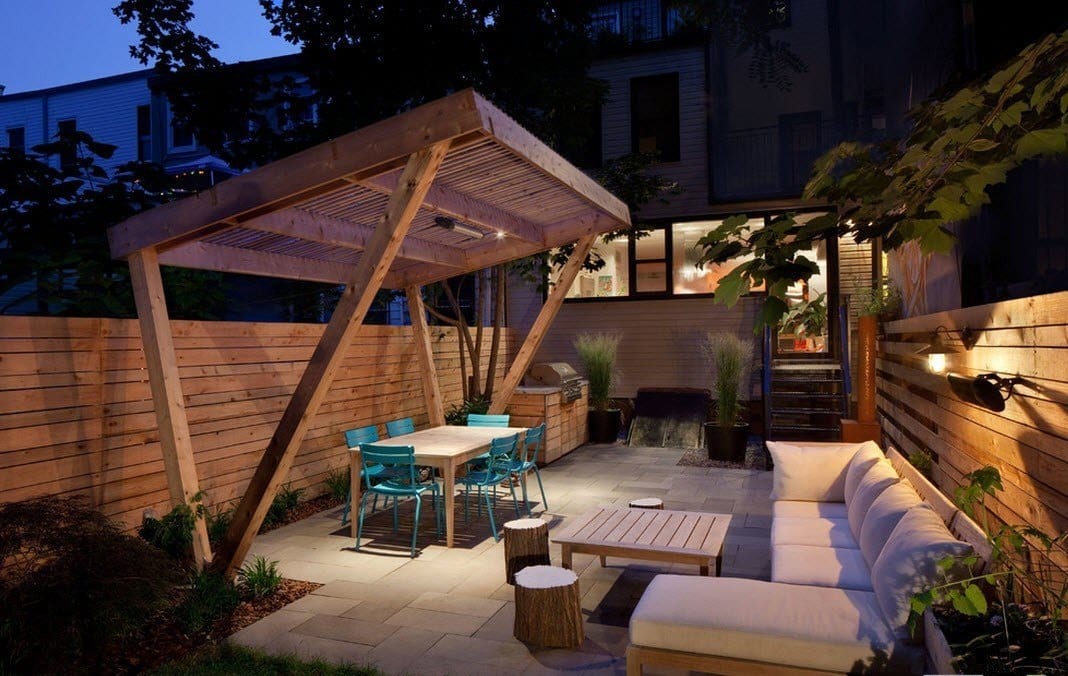

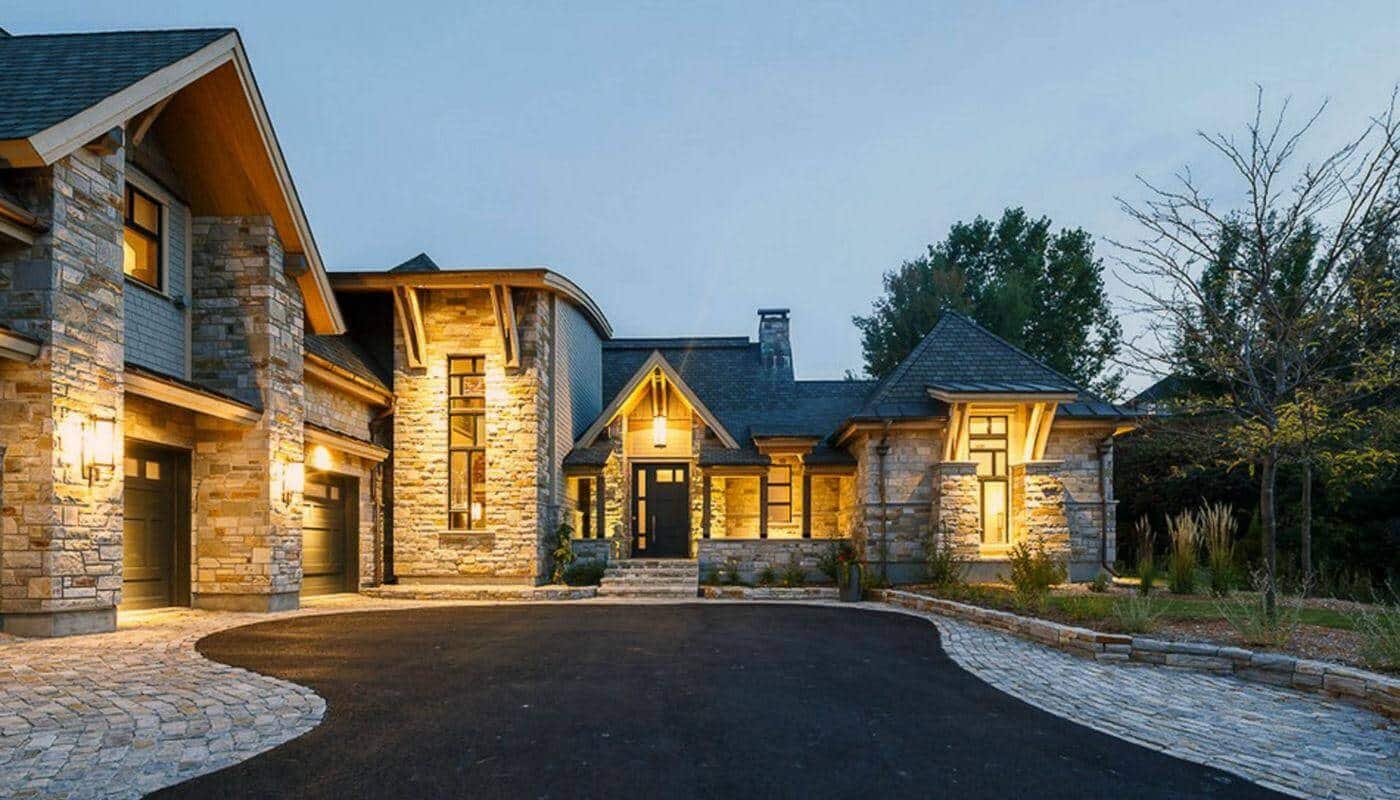

Здесь представлены несколько фото идей для уличного освещения своими руками:
