Как сделать USB вентилятор своими руками?

Нередко старые компьютеры и их элементы отправляются в утиль или пылятся в кладовке. Увы, даже устаревшие агрегаты можно использовать для решения различных бытовых задач, среди которых большой популярностью пользуется USB вентилятор. Такое устройство можно использовать как для спасения от летнего зноя, так и в качестве дополнительного охлаждения тех же ноутбуков. Далее мы рассмотрим, как собрать USB вентилятор своими руками из подручных материалов.

Что понадобится для изготовления USB вентилятора?

Для этого вам понадобится любой ненужный электрический привод, наиболее актуальным является старый кулер. Так как он конструктивно уже имеет лопасти и питается номинальным напряжением в 5В, получаемым от USB разъема. Также на эту роль подойдет и моторчик от детской игрушки, который можно запитать от тех же 5В. Из двух этих устройств можно изготовить и систему принудительного охлаждения, и мини-вентилятор.

Помимо двигателя вам понадобятся:

  • Канцелярский нож и электролобзик;
  • Старый шнур с USB разъемом;
  • Изолента, болты или саморезы, клей и приспособления для его использования;
  • Паяльник с припоем;
  • Фанера или пластик для корпуса;
  • Лазерные диски для лопастей и подставки.

Последние два пункта будут использоваться на выбор – фанера или пластик пригодятся в тех ситуациях, когда вам нужно собрать корпус подставки для нэтбука или ноутбука достаточной прочности. А лазерные диски для настольного мини-вентилятора. Рассмотрим оба варианта изготовления USB вентилятора в домашних условиях.

Способ №1 – подставка для ноутбука из старого кулера

Наиболее сложным моментом будет изготовление корпуса. В зависимости от веса устройства, вам понадобится соответствующий материал. К примеру, тонкий пластик может сломаться под весом тяжелого ноутбука, нетбук куда легче, поэтому для него подойдет и пластиковая подставка.

Весь процесс изготовления USB вентилятора не займет много времени и будет состоять из таких этапов:

  • Приложите сам кулер к обратной стороне пластиковой или деревянной конструкции и отметьте карандашом или саморезом места крепления;
  • Отступите от намеченных точек крепления и вырежьте отверстие для вентилятора при помощи ножа или электролобзика;
  • При помощи саморезов или болтов прикрепите USB вентилятор к корпусу;
    Прикрутите  USB вентилятор
    Рис. 1: Прикрутите  USB вентилятор
  • Для обеспечения нормального размещения на столе, приклейте или прикрутите к подставке ножки (подойдут как четыре по углам, так и две сплошные по противоположным краям), их высота должна быть больше толщины USB вентилятора;
  • От юсб шнура отрежьте ненужный конец, на его месте вы обнаружите четыре жилы, две из них вам понадобятся для питания, как правило, красного и черного цвета, а вторые две необходимо обрезать, чтобы не мешали;
    Из  USB возьмите красный и черный провод
    Рис. 2: из  USB возьмите красный и черный провод
  • Обрежьте изоляцию с краев красной и черной жилы, приблизительно на 10 – 20 мм;
  • Если вывод кулера остался в виде клеммы, вставьте в него концы от юсб провода, в противном случае провода от вентилятора нужно зачистить, как и шнур;
    Зачистить провода кулера
    Рис. 3: зачистить провода кулера
  • Для этого обрежьте провода питания двигателя и удалите с них крайнюю изоляцию на 10 – 20 мм, соедините с выводами шнура питания, спаяйте и заизолируйте.

Самодельный USB вентилятор готов к использованию в качестве охлаждающей подставки для вашего ноутбука. Обратите внимание, место сращивания проводов лучше спрятать под корпусом и приклеить при помощи изоленты или клея, чтобы провода не болтались от вибрации. Сам USB вентилятор может питаться как от разъема устройства, так и от розетки через переходник.

Способ № 2 – Изготовление настольного USB вентилятора

Для этой цели подойдет любой моторчик, питающийся от напряжения в 5 В. Наиболее распространенным вариантом являются двигатели от детских игрушек. Поэтому мы рассмотрим пример изготовления USB вентилятор из мотора от машинки.

Для изготовления произведите такие действия:

  • Достаньте двигатель из игрушки и удалите с него все лишние детали. У вас должны остаться только сам моторчик со свободным валом и двумя выводами.
  • Под электрический привод будущего USB вентилятора изготовьте корпус из любого подручного материала. Наиболее подходящими являются пластиковые флакончики от дезодорантов или йогурта, деревянные коробочки, также подойдем и обычный картон.
  • Для питания USB вентилятора обрежьте шнур, как и в предыдущем случае. Оставьте и зачистьте от изоляции красный и черный провод.
    Обрежьте USB шнур
    Рис. 4: обрежьте USB шнур
  • Установите моторчик в пластиковый флакончик и выведете питающие провода через самодельные отверстия. После чего закрепите его в корпусе при помощи клея или пластилина.

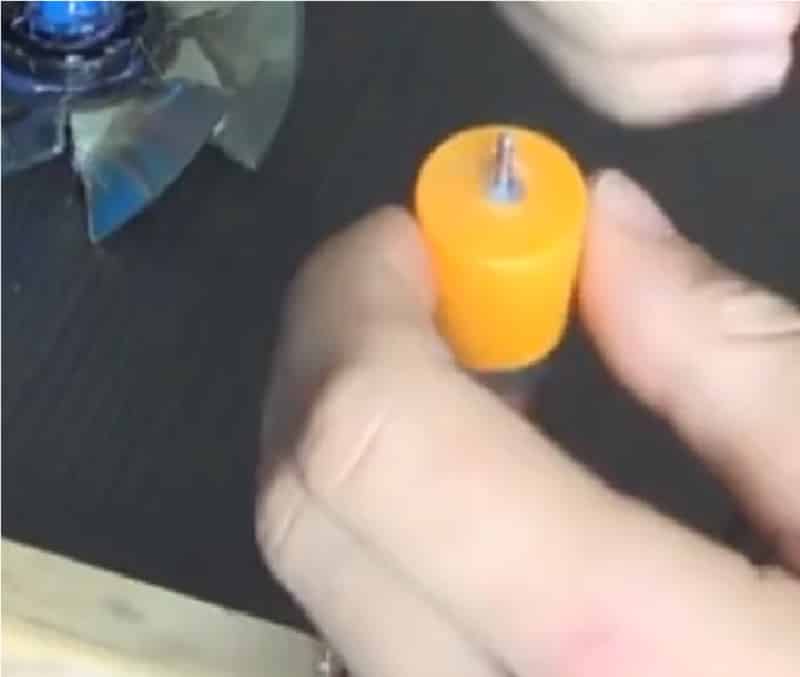

    Вставьте моторчик в пластиковый флакончик
    Рис. 5: вставьте моторчик в пластиковый флакончик
  • Соедините выводы электропривода и юсб шнура при помощи паяльника, а места пайки обмотайте изолентой.
    Подключите двигатель к USB шнуру
    Рис. 6: Подключите двигатель к USB шнуру
  • Изготовьте из лазерного диска лопасти для USB вентилятора. Для этого нагрейте лезвие канцелярского ножа и сделайте разрезы от края диска к центру, не разрезая до конца.
    Разрежьте CD диск
    Рис. 7: разрежьте CD диск
  • Нагрейте каждую лопасть под открытым огнем газовой печки или зажигалки и немного поверните.
    Нагрейте и согните лопасти
    Рис. 8: Нагрейте и согните лопасти

Ту же процедуру повторите со всеми лопастями, чтобы при вращении он мог нагнетать воздушный поток:

  • В центр отверстия полученного диска вставьте пластиковую втулку, которая по диаметру может надеться на вал электропривода. Если ничего подходящего нет, можете отрезать сплошной кусок, в котором поделайте отверстие для вала.
  • Закрепите эту втулку в отверстии диска при помощи силиконового герметика или термоусадочного клея. Хоть конструкция и не обладает большой массой, но проклеивать ее лучше по всей окружности. Но не усердствуйте с количеством клеящего вещества, так как двигатель не рассчитан на большую массу рабочего элемента.
  • Установите крыльчатку USB вентилятора на вал. Для этого можно использовать тот же клей или герметик. Главное требование – надежно зафиксировать их, чтобы в процессе эксплуатации  детали не распались.
    Приклейте крыльчатку на вал
    Рис. 9: Приклейте крыльчатку на вал
  • Изготовьте ножку для USB вентилятора. В качестве такой ножки можно взять еще одну пластмассовую бутылочку или деревянный брусок. Их основная задача не только выдерживать вес устройства, но и скрыть питающий провод.
    Изготовьте ножку для вентилятора
    Рис. 10: изготовьте ножку для вентилятора
  • Закрепите USB вентилятор с крыльчаткой на ножке при помощи клея или герметика. Второй конец ножки установите на подставку из старого компакт-диска и приклейте, в этом месте можете не экономить клеящее вещество. Так как важно добиться максимальной прочности.
    Закрепите вентилятор на ножке
    Рис. 11: закрепите вентилятор на ножке

Ваш настольный USB вентилятор готов к использованию – можете установить его  в любую точку и подключить к источнику питания в 5 В. Если вы хотите запитать его от розетки, а не от USB разъема компьютера, используйте переходник для зарядки.
