Вопрос по установке опоры ЛЭП с закрепленными к ним ригелями

Добрый день. Вопрос заключается в установке опор с закрепленными к ним ригелями.

Просто серия, по которой раньше подбирались ригеля и детали крепления (серия 3.407-115), отменена и заменена на серию 3.407.9-158. И там детали крепления ригеля к опоре остались только круглые (до этого были квадратные для квадратных опор). Теперь не знаю как крепится будут. Не могли бы вы подсказать в этом вопросе. Спасибо

Обсудить на форуме
Понравилась статья? Поделиться с друзьями:

Комментарии и отзывы

Комментарии: 1
  1. Макаров Дмитрий (автор)

    Здравствуйте!

    Круглый и квадратные опоры имеют некоторые отличия, но способ фиксации несущих конструкций и на тех, и на других остается идентичным – с помощью хомутов. Для квадратных опор используются прямоугольные П-образные детали, которые прижимаются плашками и фиксируются болтами. За счет широкой П-образной детали происходило крепление по периметру квадратной конструкции и исключалось проскальзывание. На круглых опорах ситуация выглядит немного иначе, так как они имеют коническую форму, поэтому зафиксированный хомут не сползает вниз ни при каких обстоятельствах, только в случае, если он лопнет.

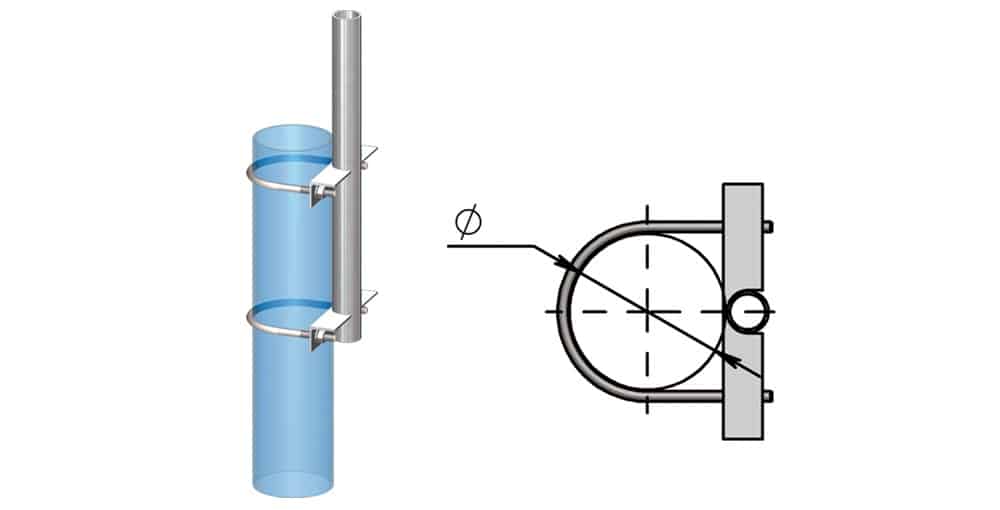

    Пример такого крепления приведен на рисунке ниже, следует отметить, что по надежности он не уступает креплению на квадратной опоре.

    Крепление к круглой опоре
