Технические характеристики и причина опасности провода ПУНП

В бытовых и промышленных сетях разводка электропроводки по помещению, подключение к ней различных приборов и устройств осуществляется посредством кабельно –проводниковой продукции. Одна из достаточно распространенных в отечественных сетях марок – провод ПУНП, отличительной особенностью которого является сравнительно меньшая стоимость, чему у идентичных аналогов. Основные особенности этого провода можно определить исходя из его маркировки.

Расшифровка маркировки ПУНП

Для того чтобы определиться с основными параметрами любого электротехнического изделия вам понадобиться разобраться в его маркировке. Касательно провода ПУНП, его обозначение включает в себя как буквенную, так и цифровую часть. Из буквенного обозначения следует:

  • П – обозначает, что это провод.
  • УН – говорит о том, что это универсальный проводник.
  • П – означает, что марка имеет плоскую форму.
  • Буква А в начале говорит о том, что жилы изготовлены из алюминия, а ее отсутствие, что токоведущие элементы выполнены медными жилами.

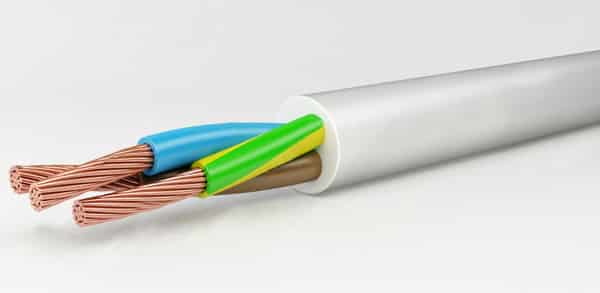

  • При наличии буквы Г в марке ПУГНП – данная буква говорит о том, что это гибкая марка, токоведущие жилы в которой изготовлены не монолитным, а многопроволочной конструкцией.
    Сравнение ПУНП и ПУГНП
    Рис. 1: сравнение ПУНП и ПУГНП
  • нг в конце буквенного обозначения говорит о том, что такая марка не поддерживает горения.
  • нгд-LS в конце буквенной маркировки означает, что изоляционный слой не только не поддерживает горения, но и не подвержен тлению.

После буквенной маркировки провод ПУНП имеет два цифровых значения, первое из которых указывает на количество жил в конкретной модели, а вторая на сечение жил. К примеру, рассмотрите пример маркировки ПУНП 3×4. Исходя из маркировки это провод универсальный плоский, имеющий в своем составе 3 жилы сечением по 4 мм2.

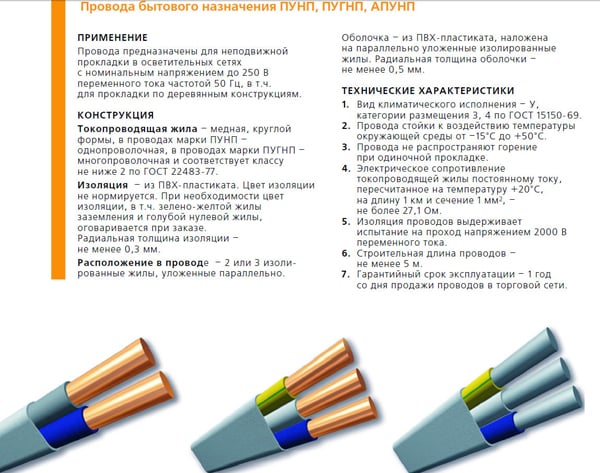

Конструкция

Конструктивно провод ПУНП состоит из:

  • медных жил, количество которых определяется конкретной маркой и может варьироваться от 2 до 5 проводников;
  • поливинилхлоридной изоляции каждой жилы, предназначенной для отделения проводников друг от друга и электрического разделения;
  • наружной оболочки – выполняется из ПВХ изоляции белого цвета, предназначенной для отделения пучка жил от окружающей среды.

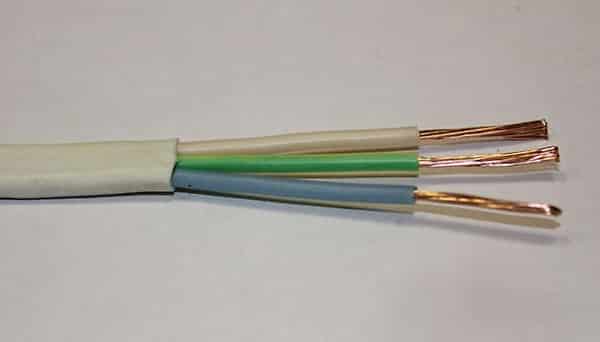

Пример трехпроводной модели ПУНП представлена на рисунке ниже:

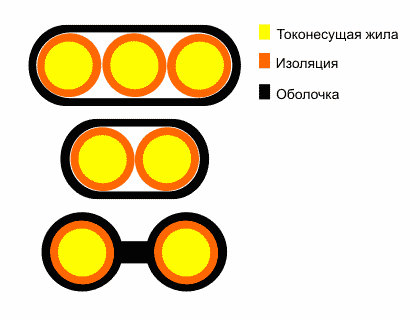

Конструкция провода ПУНП
Рис. 2: конструкция провода ПУНП

Следует отметить, что несмотря на заводскую маркировку провод ПУНП конструктивно представляет собой кабель. Так как его жилы имеют индивидуальную изоляцию, а вся конструкция собрана общей оболочкой,.

В зависимости от количества жил провод ПУНП  может применяться как для однофазных, так и для трехфазных потребителей с возможностью подключения нуля и земли. В соответствии с потребностью электрических сетей жилы могут оснащаться изоляцией определенного цвета (желто-зеленая для земли, голубая для нуля, остальные для фазных проводов).

Пример цветовой маркировки жил
Рис. 3: Пример цветовой маркировки жил

Благодаря такому разнообразию провод ПУНП имеет достаточно широкую сферу применения, как в промышленном, так и бытовом назначении: в осветительных сетях, при подключении различного оборудования, для питания бытовых приборов и промышленных устройств, монтажа электропроводки и т.д. ПУНП можно использовать для открытой и скрытой прокладки, в кабельных каналах, гофрах или для стационарной прокладки местных низковольтных ВЛ.

Технические характеристики

Основные параметры работы для провода ПУНП напрямую определяются посредством его технических характеристик:

  • номинальное напряжение – для данной марки составляет 230 – 250В переменного тока частотой в 50Гц;
  • предел рабочих температур варьируется в пределах от – 15 до + 50°С, кратковременно допускается перегрев до +80°С;
  • номинальное сечение – определяет пропускную способность токоведущего элемента и варьируется в переделах от 1 до 4 мм2;
  • радиус изгиба должен составлять не менее десяти наружных диаметров;
Радиус изгиба кабеля
Рис. 4: радиус изгиба кабеля
  • сопротивление проводника электрическому току – регламентируется для одного километра длины провода на жилу ПУНП и напрямую зависит от его сечения (для 1мм2 – 27,1 Ом; 1,5мм2 – 12,1 Ом; 2,5мм2 – 7,41 Ом; 4мм2 – 4,61 Ом);
  • геометрические параметры – в связи с тем, что данная марка не круглая, а плоская, при прокладке установочного провода обязательно учитываются его высота и ширина, размеры наиболее распространенных моделей приведены в таблице ниже

Таблица: вес и геометрические параметры ПУНП в зависимости от марки

Марка Масса кг/км  Наружные размеры в, мм
ПУНП 2х0,75 34 3,4:5,1
2х1 38 3,5:5,3
2х1,5 53 4,0:6,4
2х2,5 74 4,4:7,1
2х4 110 5,1:8,4
2х6 151,2 5,6:9,4
3х0,75 44,2 3,4:7,1
3х1 55,3 3,5:7,5
3х1,5 73,5 4,0:8,7
3х2,5 107,6 4,4:10
3х4 160,8 5,1:12
3х6 223,1 5,6:13,5

Провод ПУНП опасен? Запрещен?

Достаточно часто среди профессиональных электриков можно услышать утверждение, что провод ПУНП запрещен. В связи с чем бытует  такое утверждение, и на что стоит обратить внимание, если вы собрались приобрести такую марку для подключения электрических розеток или каких-либо потребителей. Разумеется, что провод выпускается заводами на рынок, следовательно никаких официальных запрещений на государственном уровне касательно  данной марки нет, а имеющиеся носят скорее рекомендательный или локальный характер.

Зато против ПУНП выступила крайне печальная статистика, как показала практика, в 60% случаев возгорания проводки очагом возгорания являлся именно провод ПУНП. Позже, удалось определить причину повышенной пожарной опасности этой марки. Все дело в том, что провод ПУНП изготавливается на основании ТУ 16.К13-020-93, который допускает для изготовления такой кабельно-проводниковой продукции отклонение не более 30% по сечению, в отличии от ГОСТ 22483-77.

Только представьте себе, что вы приобрели изделие с проводящим элементом сечением в 4 мм2 для внутренней прокладки, а изготовитель может спокойно продать вам провод на 29% меньшего сечения под той же маркой. Если говорить цифрами, то вместо 4мм2 вы получите 4 – 4×0,29 = 2,84 мм2. К примеру, вы собирались подключить к нему нагрузку, требовавшую в своем номинальном режиме сечение в 3мм2, естественно, что с подобным несоответствием провод рано или поздно перегреется и может привести к пожару.

Вторым камнем преткновения в использовании провода ПУНП является существенное расхождение  ТУ 16.К13-020-93 с таким документом, как ГОСТ 23286-78. Согласно первого толщина изоляции, которая определяет основные параметры безопасности изделия, должна изготавливаться не менее 0,3 мм, а вот ГОСТ регламентирует эту же толщину оболочки не менее 0,4 – 0,5 мм. Разумеется, что производителю куда выгоднее выпускать продукцию со значительно меньшими параметрами, на чем можно сэкономить материалы, ну а продать ее по цене заявленных параметров изделия.

Именно такое недобросовестное отношение к качеству провода ПУНП и стало причиной запрета на его использование. Но относительно более низкая цена по-прежнему привлекает к изделию достаточно много покупателей. Поэтому если вы уже приобрели или эксплуатируете такой проводник в домашней или промышленной сети, лучше снизить для него нагрузку. Если у вас еще есть возможность приобрести другое, более надежное изделие, следует заменить ПУНП более качественным аналогом.

Аналоги, которыми можно заменить ПУНП

Если вышеприведенные аргументы подвигли вас к выбору более дорогостоящей, но соответствующей заявленным параметрам марки кабельно-проводниковой продукции взамен ПУНП, обратите внимание на такие аналоги, представленные на отечественном рынке:

  • кабель ВВГ – имеет достаточно богатое разнообразие в исполнении, марка представлена круглыми и плоскими моделями с различным числом жил, сечением, огнеупорностью и прочими функциями. Соответствует куда более жестким требованиям при изготовлении.

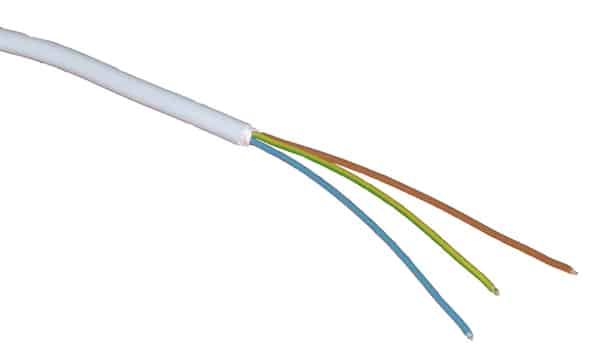

  • кабель NYM – характеризуется тремя слоями изоляции – вокруг токоведущих элементов, наружной оболочки и мелонаполненной резиной между ними, каждый из которых отличается защитными параметрами. Существенным преимуществом является его соответствие европейским стандартам.
  • провод ПВС – токоведущая жила у этой марки имеет многопроволочную структуру, а изоляция изготавливается из двух слоев поливинилхлорида.
