Одножильные медные кабели (провода) являются ключевым элементом в системах электроснабжения. Они обладают продолжительным сроком эксплуатации и способностью функционировать в высокочастотных цепях.
Подобные изделия находят широкое применение, как в бытовых, так и в промышленных сферах, обеспечивая безопасную и эффективную передачу электроэнергии.
Ниже можно более подробно ознакомиться с конструкцией 1-жильных медных кабелей, основными видами изделий и особенностью их применения.
Что означает понятие?
Одножильный (моножильный) медный кабель — это проводник, сечение которого состоит из одной единственной жилы. Изделие отличается устойчивостью к образованию коррозии и высоким уровнем плотности.
Подобные провода целесообразно использовать в случаях, когда требуется высокая надежность и эффективность передачи электроэнергии.
Особенности конструкции однопроволочных кабелей из меди
Конструкция моножильных медных кабелей довольно простая. Провода состоят из:
- Медной жилы. Медь является отличным проводником электричества. Она обладает низким сопротивлением и высокой теплопроводностью, что снижает потери энергии и предотвращает перегрев.
- Изоляции. Вокруг медной жилы располагается изоляционный слой, который предотвращает короткие замыкания и защищает проводник от внешних воздействий, таких как влага, химические вещества и механические повреждения. Изоляция может быть выполнена из различных материалов.
- Оболочки — дополнительного защитного слоя, который защищает медную жилу и изоляцию от механических повреждений, воздействия ультрафиолетового излучения и других внешних факторов. Оболочка может быть выполнена из различных материалов, таких как пластмасса, резина, ПВХ и т.п.
Некоторые виды одножильного кабеля имеют экран, который защищает проводник от электромагнитных помех и излучений.
Разновидности
Медные кабели с одной жилой, несмотря на свою простоту, играют важную роль в электрических системах, обеспечивая надежную передачу электроэнергии и сигналов. Производители выпускают различные виды одножильных проводов, каждый из которых предназначен для конкретных условий эксплуатации.
По типу
Рассмотрим подробнее:
Силовой
Силовой одножильный медный провод — это тип кабеля, состоящий из одной медной жилы. Изделие предназначено для передачи и распределения электрической энергии. Оно широко используется в системах электроснабжения в помещениях жилого, офисного, бытового, промышленного типа.
Номинальная токовая нагрузка не должна превышать 364 А. Силовой кабель подходит для электрических установок при стационарной прокладке в осветительных и силовых сетях, а также для монтажа электрооборудования.
Основные виды моножильных медных силовых кабелей:
-
КГ. Кабель марки КГ отличается средней гибкостью и устойчивостью к воздействию внешней среды. Резиновая оболочка эффективно защищает медную жилу и изоляционный слой от повышенной влажности, ультрафиолетового излучения и механических повреждений.Кабель КГ идеально подходит для подключения мощного подвижного оборудования, такого как сварочные аппараты, электродвигатели и другие устройства, которые требуют гибкого соединения и надежной защиты.
- ВВГ. Внешняя оболочка выполнена из ПВХ, что обеспечивает дополнительную защиту медной жилы. Подобный провод используется для подключения освещения, розеток и бытовых приборов, а также в стационарных установках с номинальным переменным напряжением 0,66 или 1 кВ.
- NYM — зарубежный аналог ВВГ. Кабель используется в проводке для передачи электричества в зданиях. Применяется в системах освещения, розетках и других стационарных установках.
- ПВС. Данное изделие обладает средней гибкостью. Изоляционный слой и оболочка изготовлена из ПВХ. Это делает провод устойчивым к механическим повреждениям и воздействию внешней среды. ПВС кабель используется в удлинителях, а также для подключения инструментов и бытовой техники.
- ПвВ – кабель, рассчитанный на напряжение сети до 10 кВт. Он используется в крупных промышленных установках, трансформаторных подстанциях и других местах, где требуется надежная защита и высокая проводимость. Проводник изолирован сшитым полиэтиленом, а внешняя оболочка выполнена из ПВХ.
Обратите внимание, что производитель может наносить на провода дополнительные обозначения. Наличие буквы Т означает, что провод устойчив к возникновению плесени и гниению. У свидетельствует об устойчивости к низким температурам, а обозначение LS гарантирует, что при горении не будет выделяться токсичный дым.
СИП (самонесущий изолированный)
Медный одножильный СИП кабель представляет собой специализированный проводник, который широко используется в системах электроснабжения. Изделие предназначено для отвода от магистральной сети переменного тока 220 В.
Провод обладает определенной устойчивостью к механическим повреждениям, влажной среде и высокой температуре. Применяется для установки воздушных линий электропередачи, а также сетей уличного освещения.
Максимальная нагрузка на провод СИП 2х16 не должна превышать 15 кВт.
Контрольный
Контрольные кабели являются важной частью систем автоматизации и управления. Они обеспечивают передачу сигналов, содержащих данные о режиме функционирования оборудования. На провода в начале маркировки наносят обозначение в виде заглавной буквы К.
В продаже можно встретить следующие типы кабелей:
КВВГ. Изделие не имеет дополнительной брони, что делает его более гибким и легким. Изоляция и оболочка изготовлена из ПВХ. Кабель подойдет для использования в серверных, офисных и промышленно-производственных помещениях.- КВВБ. Изделие отличается наличием брони, выполненной из стальных лент. Это придает кабелю дополнительную прочность и защиту от механических повреждений, воздействия внешней среды.
- КМПВЭнг-LS — малогабаритный контрольный кабель с изоляцией из полиэтилена и оболочкой из ПВХ. Провод оснащен экраном, что позволяет эффективно защищать передаваемые сигналы от электромагнитных помех. Обозначение LS указывает на то, что при горении изделие не выделяет токсичный дым. Кабель подходит для прокладки в местах с повышенными требованиями к безопасности, таких как общественные здания, больницы и офисные комплексы.
Контрольные кабели являются неотъемлемой частью современных систем управления и автоматизации. Знание видов проводов и их маркировок поможет каждому выбрать наиболее подходящий вариант для конкретных условий эксплуатации. Номинальная мощность изделий составляет 5,9 кВт.
Соединение контрольного кабеля выполняется с применением эпоксидной, свинцовой, резиновой муфты либо самосклеивающей ленты.
Телефонный
Телефонный кабель – это провод, с помощью которого можно создавать телефонные сети. Он обладает хорошей проводимостью и защитой от помех. Применяется для соединения телефонного аппарата с розеткой, обеспечивающей доступ к сети.
Монтажный
Монтажный кабель обладает довольно гибкой конструкцией, что облегчает процесс прокладки проводов. Изоляция выполнена из ПВХ. В продаже можно встретить высокочастотные магистральные, телевизионные, низкочастотные разновидности.
Также производители выпускают провода для передачи видеосигнала и цифровой информации в компьютерных сетях. Изделие предназначено для прокладки в:
- трубах,
- строительных пустотах,
- кабельных лотках и под штукатуркой.
Допустимое номинальное напряжение – 450 В.
По виду изоляции
Эффективность и безопасность применения медных проводов во многом зависит от типа изоляции. Производители используют разнообразные варианты изоляционных материалов, каждый из которых обладает уникальными характеристиками, подходящими для специфических условий эксплуатации.
ПВХ (поливинилхлорид)
Поливинилхлорид — универсальный изоляционный материал, обеспечивающий хорошую защиту от химических веществ, влаги и механических повреждений. ПВХ отличается устойчивостью к повышенной температуре и отличной пропускной способностью. Он не утяжеляет провод и делает его гибким.
Полиэтилен
Полиэтилен обладает отличными диэлектрическими свойствами, что делает его идеальным для изоляции кабелей, передающих электрический ток. Материал отличается высокой прочностью на растяжение и удар, что позволяет ему сохранять целостность при механическом воздействии. Подобная изоляция отличается продолжительным сроком эксплуатации.
Резина
Изоляционный материал отличается пластичностью и высокой сопротивляемостью нагреву. Резиновая оболочка защищает провода от механических повреждений, ударов и растяжений, что продлевает срок их службы и гарантирует надежность.
Резина возвращается в исходное состояние после деформации, что делает ее идеально подходящей для соединений подвижных элементов с электросетью.
По сечению
Сечение проводника определяет его способность проводить электрический ток, а также влияет на эффективность передачи энергии, уровень потерь и безопасность эксплуатации. Поэтому при выборе товара важно обращать внимание на данный параметр:
1х1. Подходит для маломощных линий и низких нагрузок. Часто используется для освещения и подключения розеток в жилых помещениях.- 1х1,5. Провод с таким сечением можно использовать в современных электропроводках для подключения маломощных приборов и осветительных устройств.
- 1х2. Используется в низковольтных системах для подключения небольших электрических приборов.
- 1х2,5. Кабель подходит для подключения розеток и освещения в жилых и коммерческих зданиях.
- 1х4. Применяется для подключения мощных потребителей, таких как электродвигатели, глубинные насосы и крупные бытовые приборы. Этот размер часто используется в промышленных установках и системах распределения электроэнергии.
- 1х5. Используется в промышленных установках и для систем с повышенными требованиями к прочности и надежности. Подходит для систем с серьезными нагрузками и длительным использованием.
- 1х6. Провод с таким сечением предназначен для электрических установок при стационарной прокладке в силовых сетях.
- 1х10. Используется для подключения погружных насосов, электрооборудования, машин и механизмов.
- 1х25. Представляет собой гибкий силовой одножильный кабель, который используют преимущественно для подключения мощной аппаратуры, такой как насосы, передвижные механизмы или сварочные аппараты.
- 1х35. Используется для подключения различных силовых механизмов к подвижным электрическим сетям.
- 1х50. Подходит для подсоединения различных электроинструментов, таких как сварочный аппарат, погружной насос, подъемные механизмы.
- 1х70. Предназначен для присоединения передвижных механизмов к электрическим сетям на номинальное переменное напряжение 660 В.Может использоваться для подключения крупных машин и оборудования в промышленных и энергетических установках.
Также в продаже можно встретить кабель с сечением 1х240. Такие провода подходят для электрических систем с экстремальными нагрузками (380/660 В). О характеристиках и видах одножильных медных проводов 1х4 мм читайте здесь, 1х6 мм — здесь, 1х10 мм — тут, 1х16 мм — в этой статье.
Особенности применения
Одножильные кабели из меди играют важную роль в системах электроснабжения благодаря своей высокой проводимости и надежности. Они находят применение в различных сферах, от бытовой проводки до промышленных установок.
Провода применяют для передачи электрической энергии, как в бытовых, так и в промышленных системах. С их помощью выполняют подключение электроприборов, генераторов, трансформаторов и другой техники. Одножильные изделия способны выдерживать высокие нагрузки.
Моножильные медные кабели используются и для передачи данных и сигналов управления. Они необходимы для подключения различных сенсоров, контроллеров и исполнительных механизмов в автоматизированных системах. Высокое качество изоляции и проводимости обеспечивают надежную и бесперебойную работу таких систем.
Одножильные медные кабели применяют в телефонных и коммуникационных сетях. Высокая проводимость и защита от помех обеспечивают качественную передачу сигналов.
Как соединить правильно?

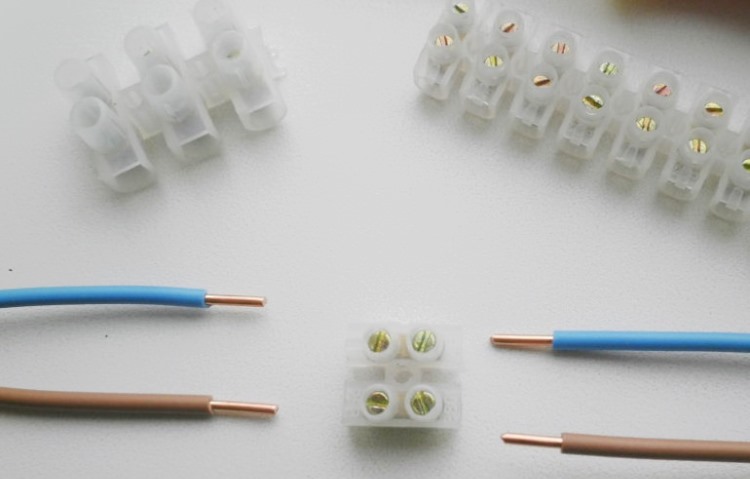

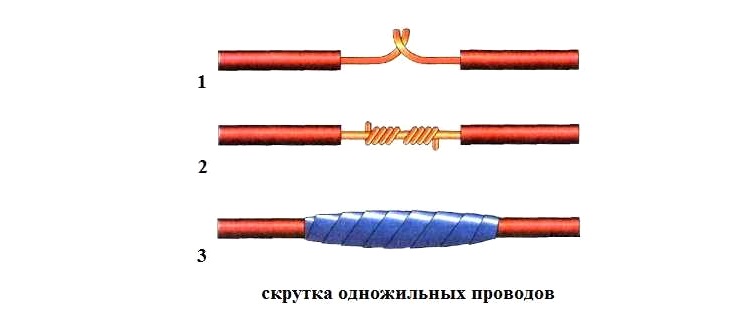

Для обеспечения надежности соединения одножильных кабелей мастеру необходимо использовать специальные клеммы и разъемы. Эти элементы должны обеспечивать надежное механическое и электрическое соединение, а также защиту от внешних воздействий.
Места соединения проводов должны быть надежно изолированы. Это позволит избежать коротких замыканий и утечки тока. Для обеспечения качественной изоляции можно использовать термоусадочные трубки, изоляционные ленты и другие материалы.
Важно позаботиться об обеспечении защиты мест соединений от механических повреждений, перегибов и растяжений. Использование кабельных каналов и защитных гильз поможет предотвратить повреждения и продлить срок службы изделия.
Плюсы и минусы изделий
Одножильные медные кабели, как и любое другое изделие, обладают как преимуществами, так и недостатками.
К преимуществам подобных изделий стоит отнести:
- высокую проводимость;
- стойкость к образованию коррозии;
- продолжительный срок эксплуатации;
- доступную стоимость;
- возможность функционирования в высокочастотных цепях;
- максимальную жесткость;
- быстрый монтаж;
- отсутствие необходимости в опрессовке при подключении автоматов, розеток или выключателей.
Единственным недостатком изделия считается плохая переносимость вибронагрузок.
Средние цены
Стоимость одножильных медных кабелей отличается в зависимости от:
- производителя,
- региона, в котором приобретается изделие,
- типа провода и его сечения.
Кабель с сечением 1х1 можно приобрести за 14,5-15,5 руб./1 м. Стоимость изделия с сечением 1х70 составляет 770-800 руб./1 м., а 1х240 может превышать 3370 р./1 м.
Важно тщательно анализировать и сравнивать предложения на рынке, чтобы выбрать оптимальный вариант, соответствующий техническим требованиям и бюджету проекта.
Заключение
Одножильный медный кабель обеспечивает надежную передачу электроэнергии и сигналов благодаря высоким проводящим свойствам меди и качественной изоляции. Разнообразие видов позволяет каждому выбрать подходящий провод для конкретных задач. Самое главное обращать внимание на качество материалов и соответствие требованиям эксплуатации.
